Beschreibung

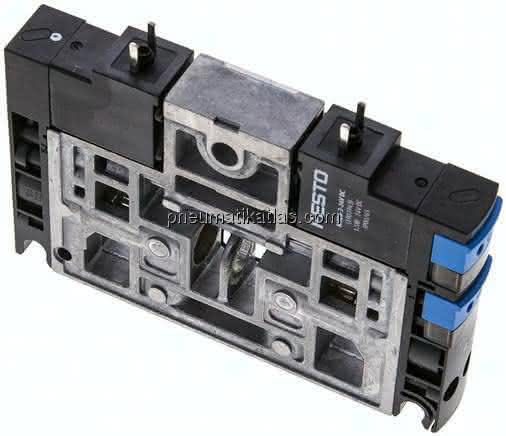

CPV18-M1H-2X2-GLS-1/4 CPV18-M1H-2X2-GLS-1/4 (185886) Magnetventil
Spezifikationen
Ventilfunktion
2x2/2 geschlossen monostabil
Nennweite
8 MM
Betriebsdruck
-0,9 bis 10 BAR
Umgebungstemperatur
-5 bis 50 GC
Zulassung
C-Tick
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP65
Produktgewicht
260 G, 0,27 G
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Lagertemperatur
-20 bis 40 GC
Normalnenndurchfluss
1.600 L/MIN
Ventilgröße
18 MM
Konstruktiver Aufbau
Kolben-Schieber
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Pneumatischer Anschluss 1
Sammelanschluss
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 2
G1/4
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Steuerluftversorgung
extern, intern
Steuerdruck
3 bis 8 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
HNBR, NBR
C-Wert
6,30 L/SBAR
b-Wert
0.41
Überdeckung
positive Überdeckung
Schaltzeit aus
20 MS
Schaltzeit ein
14,0 MS
Elektrische Leistungsaufnahme
1,50 W
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 11
Sammelanschluss
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Pneumatischer Anschluss 4
G1/4
Einbaulage
beliebig
Einschaltdauer
100 % mit Haltestromabsenkung
