Beschreibung

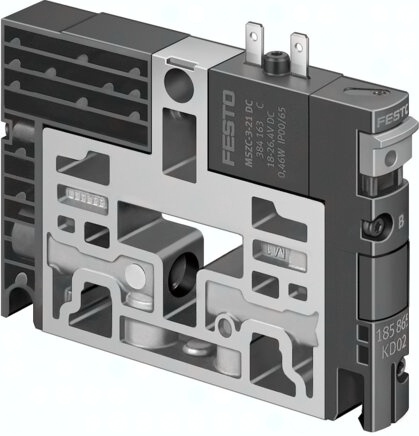

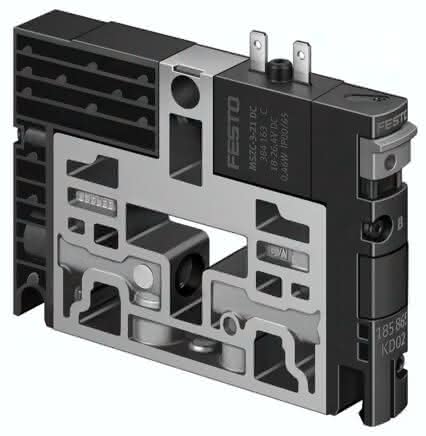

CPV10-M1H-V70-M7 CPV10-M1H-V70-M7 (185862) Vakuumsaugdüse
Spezifikationen
max. Vakuum
85 %
Einbaulage
beliebig
Ejektorcharakteristik
hohes Vakuum
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Anschlussplatte
Pneumatischer Anschluss 3
Anschlussplatte
Werkstoff-Hinweis
RoHS konform
Symbol
991560
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Vakuumanschluss
M7
Befestigungsart
mit Durchgangsbohrung
Nennweite Lavaldüse
0,7 MM
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
25 G, 0,075 G
Betriebsdruck
3 bis 8 BAR
Mediumstemperatur
0 bis 50 GC
Umgebungstemperatur
0 bis 50 GC
Elektrischer Anschluss
Stecker
