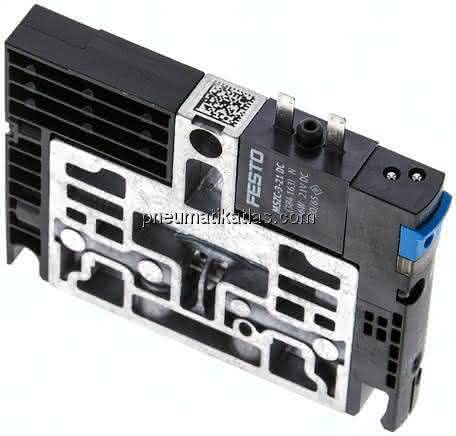

CPV10-M1H-5LS-M7 CPV10-M1H-5LS-M7 (161414) Magnetventil
Spezifikationen
Einbaulage
beliebig
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Lagertemperatur
-20 bis 40 GC
Schutzart
IP65
Normalnenndurchfluss
400 L/MIN
Ventilgröße
10 MM
Pneumatischer Anschluss 1
Sammelanschluss
Nennweite
4 MM
Betriebsdruck
-0,9 bis 10 BAR
Pneumatischer Anschluss 2
M7
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
rastend, tastend
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
pneumatische Feder
Steuerdruck
3 bis 8 BAR
Schaltzeit ein
17,0 MS
Werkstoffhinweis
RoHS konform
Abluftfunktion
nicht drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip
weich
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Mediumstemperatur
-5 bis 50 GC
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einschaltdauer
100 % mit Haltestromabsenkung
Steuerart
vorgesteuert
Steuerluftversorgung
extern, intern
C-Wert
1,60 L/SBAR
Strömungsrichtung
nicht reversibel
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 4
M7
b-Wert
0.4
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
1.400 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
700 MIKROS
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Elektrische Leistungsaufnahme
0,46 W
Schaltzeit aus
27 MS
Werkstoff Dichtungen
HNBR, NBR
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 11
Sammelanschluss
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Produktgewicht
0,075 KG
