Beschreibung

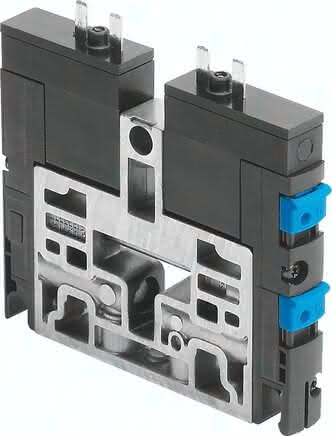

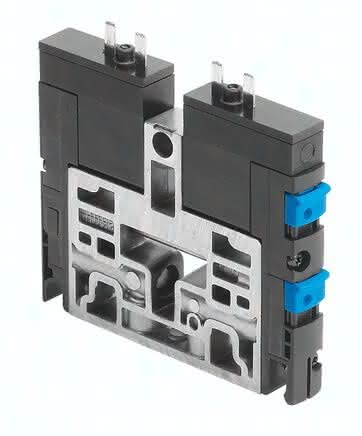

CPV10-M1H-5JS-M7-B-EX CPV10-M1H-5JS-M7-B-EX (550697) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Werkstoffhinweis
RoHS konform
Ventilgröße
10 MM
Normalnenndurchfluss
400 L/MIN
Umgebungstemperatur
-5 bis 50 GC
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Nennweite
4 MM
Abluftfunktion
nicht drosselbar
Dichtprinzip
weich
Betriebsdruck
0 bis 10 BAR
Handhilfsbetätigung
rastend, tastend
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerluftversorgung
extern, intern
Überdeckung
positive Überdeckung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Durchgangsbohrung
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Steuerdruck
3 bis 8 BAR
b-Wert
0.4
C-Wert
1,60 L/SBAR
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Schutzart
IP50
Einschaltdauer
100 % mit Haltestromabsenkung
Lagertemperatur
-20 bis 40 GC
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
HNBR, NBR
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M7
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 4
M7
Pneumatischer Anschluss 11
Sammelanschluss
erforderliche Stromaufnahme
0,016 A
Max. Eingangsleistung
0,76 W
Max. Eingangsspannung
32 V
Max. Eingangsstrom
0,2 A
wirksame Induktivität
vernachlässigbar klein
wirksame Kapazität
vernachlässigbar klein
Schaltzeit um
10 MS
Produktgewicht
0,09 KG
