Beschreibung

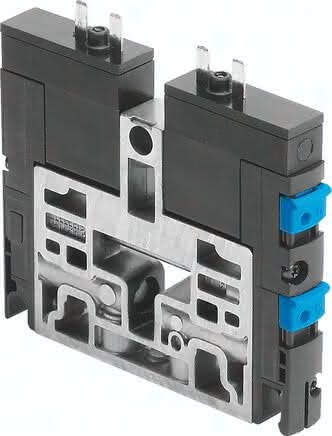

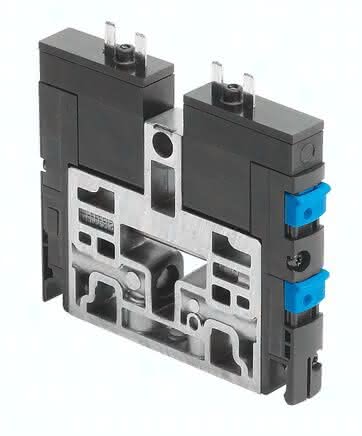

CPV10-M1H-2X3-OLS-M7-B-EX CPV10-M1H-2X3-OLS-M7-B-EX (550698) Magnetventil
Spezifikationen
Ventilfunktion
2x3/2 offen monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Ventilgröße
10 MM
Anschluss Steuerluft 12/14
Sammelanschluss
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
400 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
Sammelanschluss
Rückstellart
pneumatische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991811
Abluftfunktion
nicht drosselbar
Schutzart
IP50
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
M7
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Stahl
Überdeckung
positive Überdeckung
Produktgewicht
70 G, 0,08 G
C-Wert
1,6 LSB
Betriebsdruck
0 bis 1 MPA
Pneumatischer Anschluss 11
Sammelanschluss
Schaltzeit aus
37 MS
Schaltzeit ein
17 MS
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Nennweite
4 MM
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Max. Eingangsleistung Pi
0,76 W
Max. Eingangsspannung Ui
32 V
Max. Eingangsstrom Ii
0,2 A
wirksame innere Induktivität Li
vernachlässigbar klein
Pneumatischer Anschluss 4
M7
wirksame innere Kapazität Ci
vernachlässigbar klein
Werkstoff Dichtungen
NBR
Lagertemperatur
-20 bis 40 GC
Anschluss Steuerabluft 82/84
Sammelanschluss
Steuerdruck
0,3 bis 0,8 MPA
b-Wert
0.4
erforderliche Stromaufnahme
0,016 A
