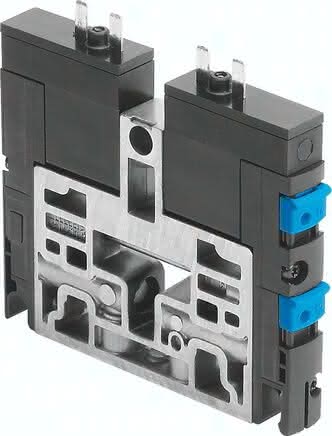

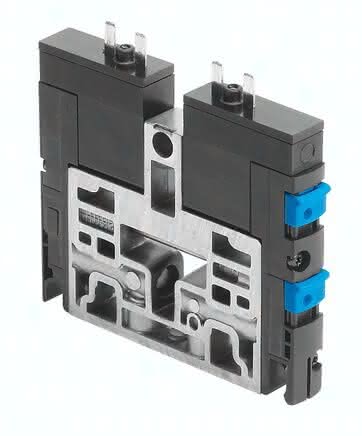

CPV10-M1H-2X3-GLS-M7-B-EX CPV10-M1H-2X3-GLS-M7-B-EX (550700) Magnetventil
Spezifikationen
Ventilfunktion
2x3/2 geschlossen monostabil
Befestigungsart
mit Durchgangsbohrung
Betätigungsart
elektrisch
Nennweite
4 MM
Ventilgröße
10 MM
Normalnenndurchfluss
400 L/MIN
Konstruktiver Aufbau
Kolben-Schieber
Einbaulage
beliebig
Lagertemperatur
-20 bis 40 GC
Rückstellart
pneumatische Feder
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einschaltdauer
100 % mit Haltestromabsenkung
Abluftfunktion
nicht drosselbar
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Dichtprinzip
weich
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
rastend, tastend
Pneumatischer Anschluss 1
Sammelanschluss
Pneumatischer Anschluss 2
M7
Steuerart
vorgesteuert
Steuerluftversorgung
extern, intern
Werkstoffhinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Betriebsdruck
0 bis 10 BAR
Steuerdruck
3 bis 8 BAR
b-Wert
0.4
Überdeckung
positive Überdeckung
C-Wert
1,60 L/SBAR
Schaltzeit aus
37 MS
Schaltzeit ein
17,0 MS
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
HNBR, NBR
Schutzart
IP50
Anschluss Steuerabluft 82/84
Sammelanschluss
erforderliche Stromaufnahme
0,016 A
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
wirksame Kapazität
vernachlässigbar klein
wirksame Induktivität
vernachlässigbar klein
Pneumatischer Anschluss 4
M7
Max. Eingangsleistung
0,76 W
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Max. Eingangsspannung
32 V
Max. Eingangsstrom
0,2 A
Pneumatischer Anschluss 11
Sammelanschluss
Produktgewicht
0,1 KG
