Beschreibung

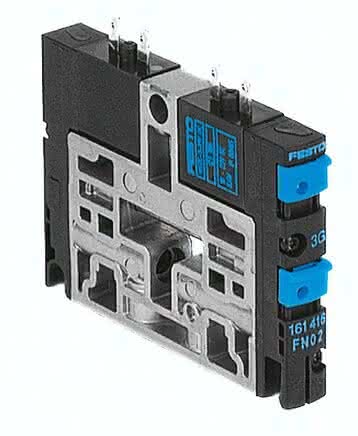

CPV10-M1H-2X2-GLS-K-M7 CPV10-M1H-2X2-GLS-K-M7 (559645) Magnetventil
Spezifikationen
Ventilfunktion
2x2/2 geschlossen monostabil
Nennweite
4 MM
Betriebsdruck
-0,9 bis 10 BAR
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP65
Betätigungsart
elektrisch
Lagertemperatur
-20 bis 40 GC
Ventilgröße
10 MM
Normalnenndurchfluss
400 L/MIN
Werkstoffhinweis
RoHS konform
Rückstellart
pneumatische Feder
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Handhilfsbetätigung
rastend, tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern, intern
Strömungsrichtung
nicht reversibel
b-Wert
0.35
C-Wert
1,60 L/SBAR
Überdeckung
positive Überdeckung
Schaltzeit aus
17 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit ein
15,0 MS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. positiver Prüfimpuls bei 0 Signal
1.400 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
700 MIKROS
Elektrische Leistungsaufnahme
0,46 W
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
HNBR, NBR
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Pneumatischer Anschluss 1
Sammelanschluss mit Drucktrennung
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Pneumatischer Anschluss 2
M7
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Abluftfunktion
nicht drosselbar
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Anschluss Steuerabluft 82/84
Sammelanschluss
Pneumatischer Anschluss 11
Sammelanschluss mit Drucktrennung
Pneumatischer Anschluss 4
M7
Steuerdruck
3 bis 8 BAR
Einbaulage
beliebig
Einschaltdauer
100 % mit Haltestromabsenkung
Produktgewicht
0,085 KG
