Beschreibung

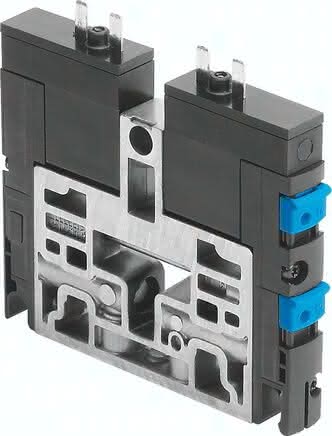

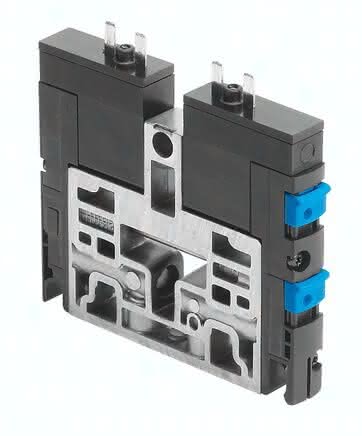

CPV10-M1H-2OLS-2GLS-M7-B-EX CPV10-M1H-2OLS-2GLS-M7-B-EX (550702) Magnetventil
Spezifikationen
Ventilfunktion
2x2/2 offen/geschlossen monostabil
Nennweite
4 MM
Betriebsdruck
0 bis 10 BAR
Umgebungstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Schutzart
IP50
Produktgewicht
70 G, 0,085 G
Betätigungsart
elektrisch
Handhilfsbetätigung
rastend, tastend
Lagertemperatur
-20 bis 40 GC
Normalnenndurchfluss
400 L/MIN
Ventilgröße
10 MM
Konstruktiver Aufbau
Kolben-Schieber
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Steuerart
vorgesteuert
Pneumatischer Anschluss 1
Sammelanschluss
Abluftfunktion
nicht drosselbar
Pneumatischer Anschluss 2
M7
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
POM, PPS, Aluminium-Druckguss, Messing, Stahl
Steuerluftversorgung
extern, intern
Steuerdruck
3 bis 8 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
HNBR, NBR
C-Wert
1,60 L/SBAR
b-Wert
0.35
Überdeckung
positive Überdeckung
Schaltzeit aus
17 MS
Schaltzeit ein
15,0 MS
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3/5 zusammengefasst
Sammelanschluss
Max. Eingangsspannung
32 V
wirksame Induktivität
vernachlässigbar klein
Anschluss Steuerabluft 82/84
Sammelanschluss
wirksame Kapazität
vernachlässigbar klein
Pneumatischer Anschluss 11
Sammelanschluss
Anschluss Steuerhilfsluft 12/14
Sammelanschluss
Pneumatischer Anschluss 4
M7
erforderliche Stromaufnahme
0,016 A
Max. Eingangsleistung
0,76 W
Max. Eingangsstrom
0,2 A
Einbaulage
beliebig
Einschaltdauer
100 % mit Haltestromabsenkung
