Beschreibung

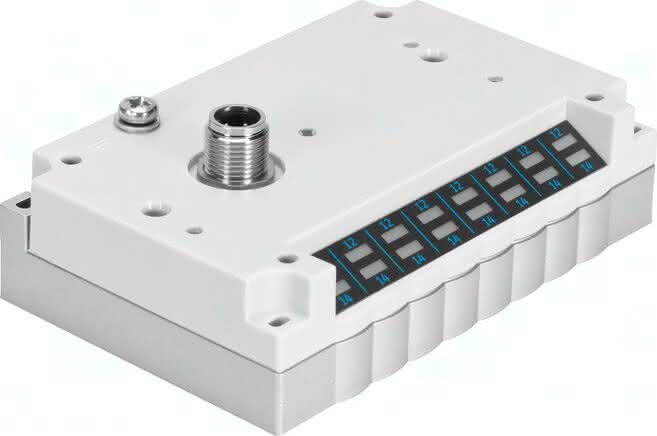

CPV10-GE-PT-8 CPV10-GE-PT-8 (1565761) Elektrik-Anschaltung
Spezifikationen
Abmessungen B x L x H
71 mm x 110 mm x 38,25 mm
Max. Anzahl Ventilplätze
8
Diagnose
Unterspannung Lastversorgungen
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
1 - niedrige Korrosionsbeanspruchung
Relative Luftfeuchtigkeit
nicht kondensierend
LABS-Konformität
VDMA24364-B1/B2-L
KC-Zeichen
KC-EMV
Werkstoff-Hinweis
RoHS konform
Schutzart
IP65
Verpolungsschutz
für Betriebsspannung
Nennbetriebsspannung DC Lastspannung
24 V
Werkstoff Gehäuse
PA
Produktgewicht
200 G, 0,22 G
Protokoll
IO-Link
IO-Link, Protokollversion
Device V 1.0
IO-Link, Prozessdatenbreite OUT
2 Byte
IO-Link, Communication mode
COM2 (38,4 kBaud), COM3 (230,4 kBaud)
LED-Anzeige produktspezifisch
16x Ventilstatus
IO-Link, Port class
B
LED-Anzeige busspezifisch
1x Kommunikationsstatus
Eigenstromaufnahme bei Betriebsspannung
35 MA
IO-Link, minimale Zykluszeit
Device 3,2 ms
Umgebungstemperatur
-5 bis 50 GC
Nennlastspannung DC
24 V
Werkstoff Deckel
PA
Ex-Schutz Zulassung außerhalb der EU
EPL Gc (GB)
ATEX-Kategorie Gas
II 3G
Betriebsspannungsbereich DC Elektronik/Sensoren
18 bis 30 V
Betriebsspannungsbereich DC Lastspannung
21,6 bis 26,4 V
Werkstoff Dichtungen
NBR
Werkstoff Gewindehülse
Messing
Ex-Zündschutzart Gas
Ex ec IIC Gc X
IO-Link, Anzahl Ports
1
Eigenstromaufnahme bei Lastspannung
700 MA
Lagertemperatur
-20 bis 70 GC
Nennbetriebsspannung DC
24 V
IO-Link, Connection technology
Device 5-polig
Baudrate
38,4 kBit/s, 230,4 kBit/s
