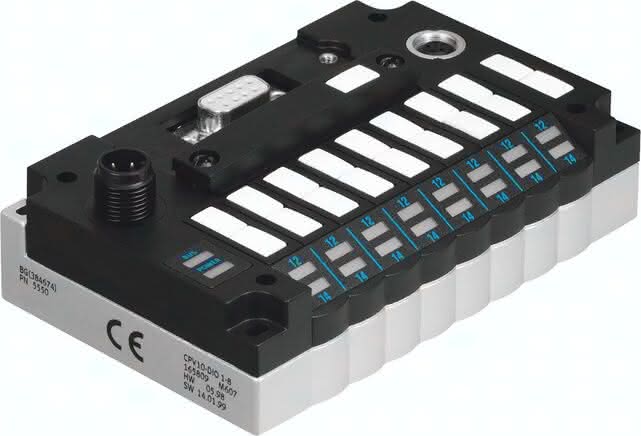

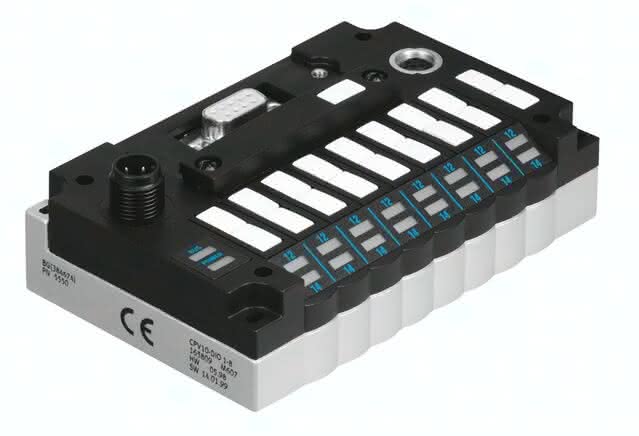

CPV10-GE-DI01-8

(165809) Elektrik-Anschaltung

Ausgabe: 1 StückEAN: 4052568137816Artikelnummer: K1808175

CPV10-GE-DI01-8 (165809) Elektrik-Anschaltung

Ausgabe:

1 STK

Beschreibung

CPV10-GE-DI01-8 CPV10-GE-DI01-8 (165809) Elektrik-Anschaltung

Spezifikationen

Netzausfallüberbrückung

10 MS

Stromaufnahme bei Nennbetriebsspannung

Sensorversorgung: Sensor anhängig, Elektronik: <= 100 mA

Schutzart

IP65

Zulassung

c UL us - Recognized (OL)

Nennbetriebsspannung DC

24 V

Umgebungstemperatur

-5 bis 50 GC

Betriebsspannungsbereich DC

20,4 bis 26,4 V

Verpolungsschutz

für alle elektrischen Anschlüsse

Lagertemperatur

-20 bis 70 GC

Werkstoffhinweis

RoHS konform

Werkstoff Deckel

PA-verstärkt

Werkstoff Dichtungen

CR, NBR

Werkstoff Gehäuse

Aluminium-Druckguss

Restwelligkeit

4 Vss

Feldbus-Schnittstelle

wahlweise:, Sub-D, 9-polig, Dose, Dose und Stecker, M12x1, 5-polig, B-codiert

Gerätespezifische Diagnose

Fehlendes Modul an CP-Strang Erweiterung, Kurzschluss/Überlast Ausgänge, Unterspannung Ausgänge, Unterspannung Sensorversorgung, Unterspannung Ventile, über gerätebezogende Diagnose (DPV0)

Konfigurations-Unterstützung

GSD-Datei und Bitmaps

Baudrate

9,6 kBaud ... 12 MBaud, automatische Erkennung

CP-Strangerweiterung

16 Eingänge, 8 Ausgänge (oder 16 Ventile), ja

Galvanische Trennung Feldbus-Schnittstelle

Optokoppler

LED-Anzeige busspezifisch

BUS: Kommunikations- und Konfigurationsfehler

LED-Anzeige produktspezifisch

12/14: Schaltzustand Ventile, POWER: Betriebsspannung Elektronik- und Lastversorgung

Kommunikationstypen

Zyklische Kommunikation

Max. Anzahl Ventilspulen mit Strangerweiterung

Max. Anzahl Ventilspulen

Max. Anzahl Ausgänge

8, (16 Ventilspulen entfallen)

Stromaufnahme bei Nennbetriebsspannung Last

Ventiltyp abhängig

Feldbus-Zertifizierung

PNO

Max. Anzahl Eingänge

Adressierungsbereich

1 ... 125, Einstellung durch Schaltermodul

Produkt-Identifikation

Produktfamilie: 4: Ventile

Produktgewicht

0,21 KG
