Beschreibung

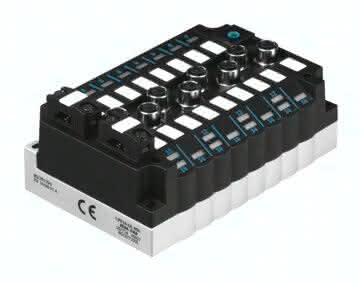

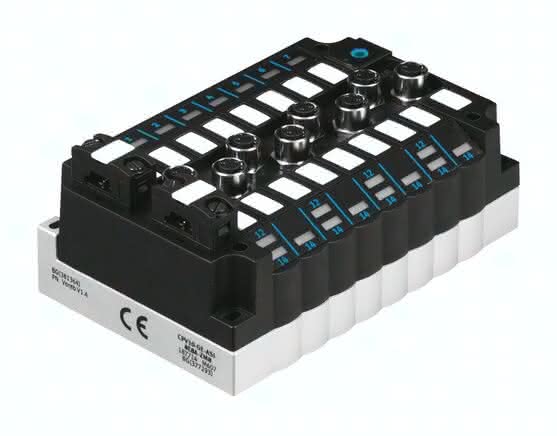

CPV10-GE-ASI-8E8A-Z-M8-CE CPV10-GE-ASI-8E8A-Z-M8-CE (552560) Elektrik-Anschaltung
Spezifikationen
Max. Anzahl Ventilplätze
8
Gerätespezifische Diagnose
Kurzschluss/Überlast Eingänge
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Relative Luftfeuchtigkeit
nicht kondensierend
LABS-Konformität
VDMA24364-B1/B2-L
Hinweis zur Lastspannung
über Lastspannungsanschluss (24VDC)
Werkstoff-Hinweis
RoHS konform
Maximale Anzahl Eingänge
8
Restwelligkeit AS-Interface
20 mVss
Schutzart
in montiertem Zustand
Verpolungsschutz
für alle elektrischen Betriebsspannungs-Anschlüsse
Werkstoff Gehäuse
Aluminium-Druckguss
Kennlinie Eingänge
nach IEC 1131-2, Typ 02
Produktgewicht
223 G, 0,27 G
Restwelligkeit Lastspannung
4 Vss
Schaltpegel
Signal 1: >= 11 V
Adressierungsbereich
Einstellung durch AS-Interface-Adressiergerät
Feldbus-Schnittstelle
Lastspannung: Flachkabel-Stecker
Galvanische Trennung Feldbus-Schnittstelle
Optokoppler
LED-Anzeige produktspezifisch
12/14: Schaltzustand Ventile (auf Ventil)
Entprellzeit Eingänge
3 MS
LED-Anzeige busspezifisch
Fault: AS-Interface Fehler
Produkt-Identifikation
Profil: S-7.A.7
Schaltlogik Eingänge
PNP (plusschaltend)
Maximale Anzahl Ventilspulen
8
Anzahl Slaves pro Gerät
2
Umgebungstemperatur
-5 bis 50 GC
Betriebsspannungsbereich DC AS-Interface
26,5 bis 31,6 V
Lastspannungsbereich DC
21,6 bis 26,4 V
Nennbetriebsspannung DC AS-Interface
26,5 V
Nennlastspannung DC
24 V
Werkstoff Deckel
PA-verstärkt
Werkstoff Dichtungen
NBR
Lagertemperatur
-20 bis 70 GC
Stromaufnahme bei Lastversorgung aus AS-Interface und Las
Ventile: 240 mA (Ventiltyp abhängig)
