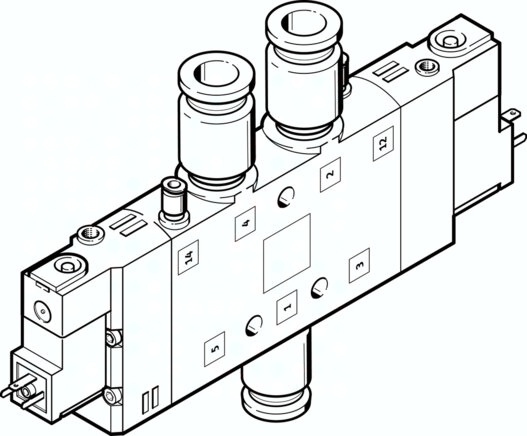

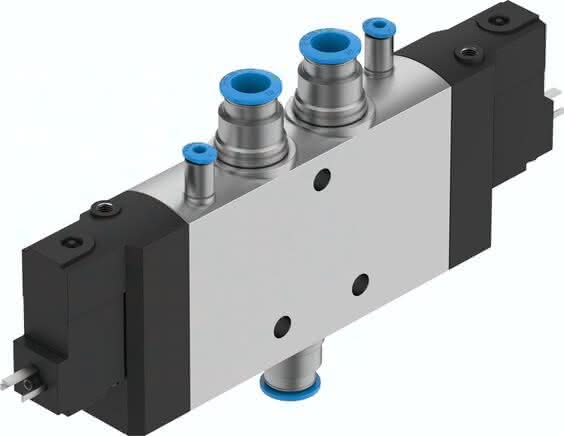

CPE24-M1H-5JS-QS-10 CPE24-M1H-5JS-QS-10 (163179) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsdruck
-0,09 bis 1 MPA
Konstruktiver Aufbau
Kolben-Schieber
Zertifikat ausstellende Stelle
UL MH19482
Ventilfunktion
5/2 bistabil
Strömungsrichtung
reversibel
Abluftfunktion
drosselbar
Symbol
991016
Werkstoff-Hinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Werkstoff Dichtungen
NBR
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Überdeckung
positive Überdeckung
Schutzart
nach IEC 60529
Steuerluftversorgung
extern
Umgebungstemperatur
-5 bis 50 GC
Ventilplatz-Kennzeichnung
Schildträger
Befestigungsart
mit Durchgangsbohrung
Elektrischer Anschluss
Form C
Pneumatischer Anschluss 1
QS-10
Pneumatischer Anschluss 2
QS-10
Produktgewicht
0,55 KG
Werkstoff Gehäuse
Aluminium-Druckguss
Einschaltdauer
100%
Pneumatischer Anschluss 3
G3/8
Normalnenndurchfluss (normalisiert nach DIN 1343)
1250 L2
Nennweite
11 MM
Mediumstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Zulässige Spannungsschwankungen
-1,5
Pneumatischer Anschluss 4
QS-10
Pneumatischer Anschluss 5
G3/8
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Spulenkennwerte
24 V DC: 1,5 W
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Steuerdruck
0,2 bis 1 MPA
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Anschluss Steuerluft 14
M5
Anschluss Steuerluft 12
M5
Schaltzeit um
25 MS
Maritime Klassifizierung
siehe Zertifikat
Baubreite
24 MM
Max. positiver Prüfimpuls bei 0 Signal
3300 MIS
Max. negativer Prüfimpuls bei 1 Signal
3100 MIS
