Beschreibung

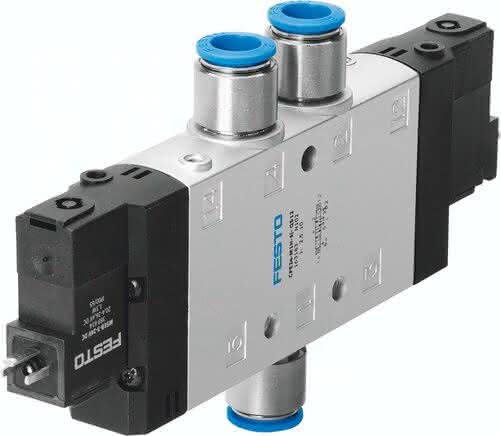

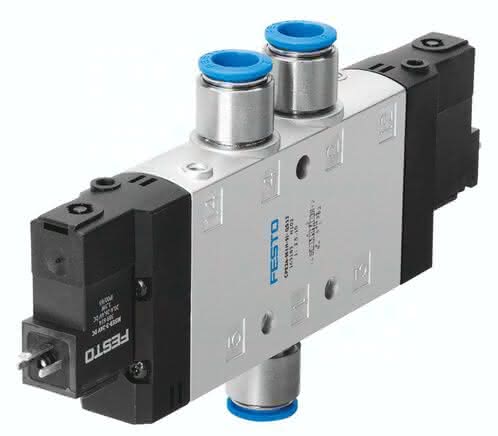

CPE24-M1H-5J-QS-10 CPE24-M1H-5J-QS-10 (163175) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Befestigungsart
mit Durchgangsbohrung
Dichtprinzip
weich
LABS-Konformität
VDMA24364-B1/B2-L
Symbol
991013
Zulassung
c UL us - Recognized (OL)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
nach IEC 60529
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Zertifikat ausstellende Stelle
UL MH19482
Elektrischer Anschluss
Form C
Werkstoff-Hinweis
RoHS konform
Strömungsrichtung
nicht reversibel
Abluftfunktion
drosselbar
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Ventilfunktion
5/2 bistabil
Werkstoff Gehäuse
Aluminium-Druckguss
Spulenkennwerte
24 V DC: 1,5 W
Einschaltdauer
100%
Zulässige Spannungsschwankungen
-1,5
Steuerluftversorgung
intern
Umgebungstemperatur
-5 bis 50 GC
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Produktgewicht
0,55 KG
Anschluss Steuerluft 14
M5
Werkstoff Dichtungen
NBR
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 4
QS-10
Pneumatischer Anschluss 5
G3/8
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Nennweite
11 MM
Pneumatischer Anschluss 1
QS-10
Anschluss Steuerluft 12
M5
Pneumatischer Anschluss 2
QS-10
Pneumatischer Anschluss 3
G3/8
Anschluss Steuerabluft 82
M5
Maritime Klassifizierung
siehe Zertifikat
Baubreite
24 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
1250 L2
Max. positiver Prüfimpuls bei 0 Signal
3300 MIS
Betriebsdruck
0,2 bis 1 MPA
Max. negativer Prüfimpuls bei 1 Signal
3100 MIS
Mediumstemperatur
-5 bis 50 GC
Schaltzeit um
25 MS
