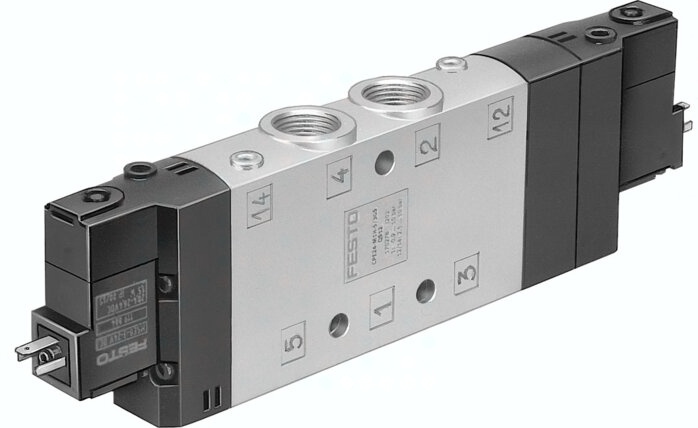

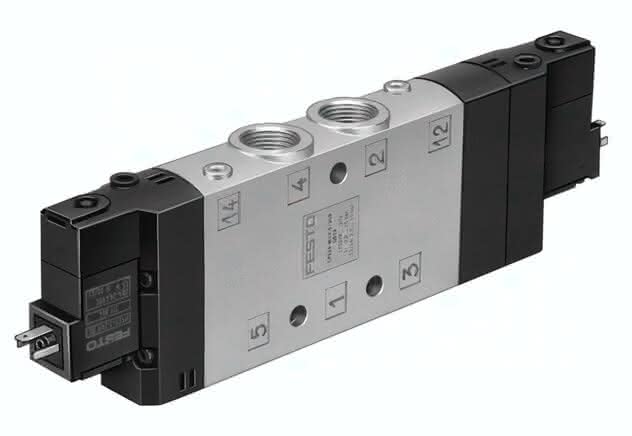

CPE24-M1H-5J-3/8 CPE24-M1H-5J-3/8 (163167) Magnetventil
Spezifikationen
Einbaulage
beliebig
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
24 MM
Einschaltdauer
100 %
Spulenkennwerte
24 V DC: 1,5 W
Betriebsdruck
2 bis 10 BAR
Zulässige Spannungsschwankungen
-15 % / +10 %
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
IP65, mit Steckdose, nach IEC 60529
Nennweite
11 MM
Umgebungstemperatur
-5 bis 50 GC
Normalnenndurchfluss
3.200 L/MIN
Abluftfunktion
drosselbar
Elektrischer Anschluss
Anschlussbild Form C nach EN 175301-803
Befestigungsart
mit Durchgangsbohrung
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
mit Zubehör rastend, tastend
Maritime Klassifizierung
siehe Zertifikat
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Zulassung
c UL us - Recognized (OL)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 1
G3/8
Pneumatischer Anschluss 2
G3/8
Pneumatischer Anschluss 3
G3/8
Pneumatischer Anschluss 4
G3/8
Pneumatischer Anschluss 5
G3/8
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Schaltzeit um
25 MS
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 14
M5
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 12
M5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Produktgewicht
0,43 KG
