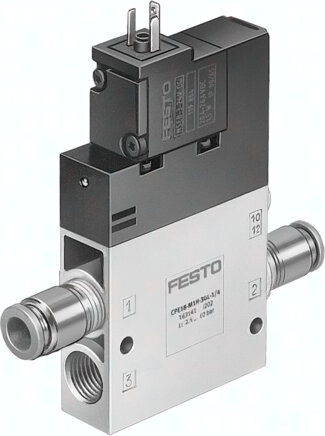

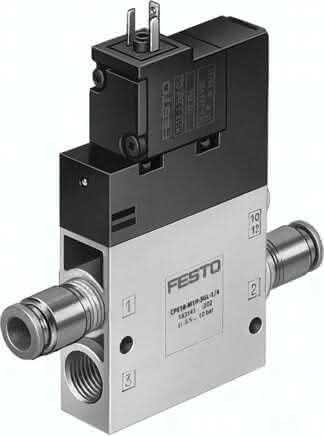

CPE24-M1H-3GL-QS-12 CPE24-M1H-3GL-QS-12 (163181) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsdruck
0,25 bis 1 MPA
Konstruktiver Aufbau
Kolben-Schieber
Zertifikat ausstellende Stelle
UL MH19482
Ventilfunktion
3/2 geschlossen monostabil
Strömungsrichtung
nicht reversibel
Symbol
991655
Werkstoff-Hinweis
RoHS konform
Rückstellart
pneumatische Feder
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Werkstoff Dichtungen
NBR
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Überdeckung
positive Überdeckung
Schutzart
nach IEC 60529
Steuerluftversorgung
intern
Umgebungstemperatur
-5 bis 50 GC
Ventilplatz-Kennzeichnung
Schildträger
Befestigungsart
mit Durchgangsbohrung
Elektrischer Anschluss
Form C
Pneumatischer Anschluss 1
QS-12
Pneumatischer Anschluss 2
QS-12
Produktgewicht
0,33 KG
Werkstoff Gehäuse
Aluminium-Druckguss
Einschaltdauer
100%
Pneumatischer Anschluss 3
G3/8
Normalnenndurchfluss (normalisiert nach DIN 1343)
1650 L2
Nennweite
11 MM
Mediumstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Zulässige Spannungsschwankungen
-1,5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Spulenkennwerte
24 V DC: 1,5 W
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 12
M5
Maritime Klassifizierung
siehe Zertifikat
Baubreite
24 MM
Schaltzeit aus
33 MS
Schaltzeit ein
50 MS
Max. positiver Prüfimpuls bei 0 Signal
3300 MIS
Max. negativer Prüfimpuls bei 1 Signal
3100 MIS
