Beschreibung

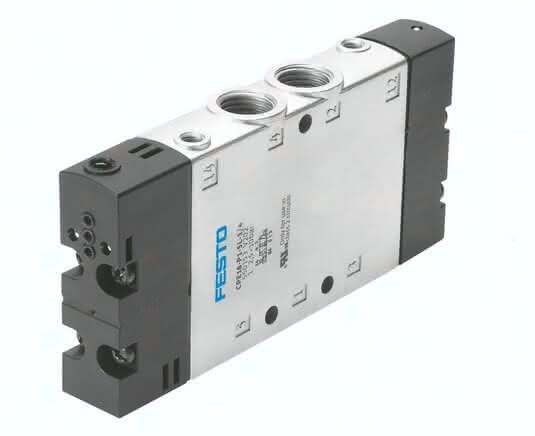

CPE18-P1-5LS-1/4 CPE18-P1-5LS-1/4 (550154) Grundventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Nennweite
8 MM
Normalnenndurchfluss
1.500 L/MIN
Betriebsdruck
-0,9 bis 10 BAR
Werkstoffhinweis
RoHS konform
Rückstellart
pneumatische Feder
Maritime Klassifizierung
siehe Zertifikat
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Umgebungstemperatur
-5 bis 50 GC
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Schaltzeit aus
32 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit ein
30 MS
Einschaltdauer
100 %
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Zulässige Spannungsschwankungen
-15 % / +10 %
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Werkstoff Dichtungen
NBR
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Einbaulage
beliebig
Anschluss Steuerluft 12
M5
Pneumatischer Anschluss 1
G1/4
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Abluftfunktion
drosselbar
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 14
M5
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Steuerdruck
2,5 bis 10 BAR
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Produktgewicht
0,21 KG
