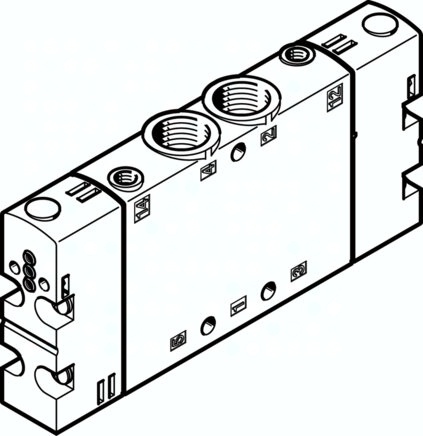

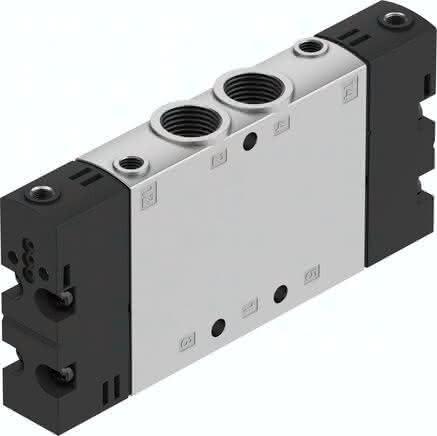

CPE18-P1-5JS-1/4 CPE18-P1-5JS-1/4 (550156) Grundventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Betriebsdruck
-0,9 bis 10 BAR
Konstruktiver Aufbau
Kolben-Schieber
Nennweite
8 MM
Umgebungstemperatur
-5 bis 50 GC
Abluftfunktion
drosselbar
Dichtprinzip
weich
Pneumatischer Anschluss 1
G1/4
Einbaulage
beliebig
Anschluss Steuerluft 12
M5
Maritime Klassifizierung
siehe Zertifikat
Anschluss Steuerluft 14
M5
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerdruck
2 bis 10 BAR
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Befestigungsart
mit Durchgangsbohrung
Einschaltdauer
100 %
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Anschluss Steuerabluft 84
M5
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur
-5 bis 50 GC
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Anschluss Steuerabluft 82
M5
Pneumatischer Anschluss 3
G1/4
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Schaltzeit um
15 MS
Normalnenndurchfluss
1.500 L/MIN
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 5
G1/4
Produktgewicht
0,22 KG
