Beschreibung

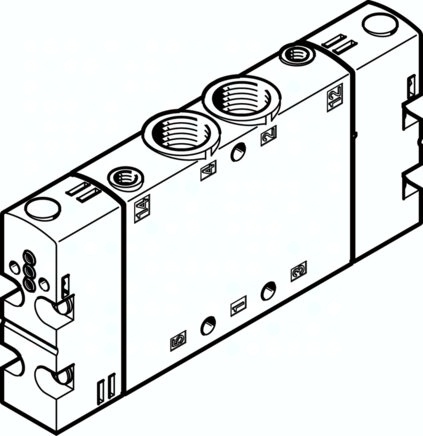

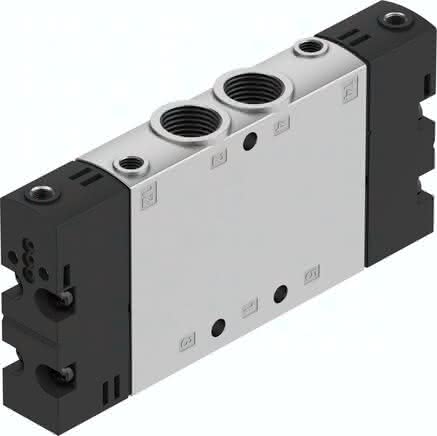

CPE18-P1-5J-1/4 CPE18-P1-5J-1/4 (550155) Grundventil
Spezifikationen
Baubreite
18 MM
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Einschaltdauer
100 %
Handhilfsbetätigung
tastend
Dichtprinzip
weich
Einbaulage
beliebig
Zulässige Spannungsschwankungen
-15 % / +10 %
Anschluss Steuerluft 12
M5
Steuerluftversorgung
intern
Konstruktiver Aufbau
Kolben-Schieber
Strömungsrichtung
nicht reversibel
Betriebsdruck
2 bis 10 BAR
Abluftfunktion
drosselbar
Steuerart
vorgesteuert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Ventilfunktion
5/2 bistabil
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Normalnenndurchfluss
1.500 L/MIN
Nennweite
8 MM
Umgebungstemperatur
-5 bis 50 GC
Maritime Klassifizierung
siehe Zertifikat
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Befestigungsart
mit Durchgangsbohrung
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Pneumatischer Anschluss 2
G1/4
Werkstoffhinweis
RoHS konform
Werkstoff Gehäuse
Aluminium-Druckguss
Mediumstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 82
M5
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 4
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 5
G1/4
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 14
M5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Schaltzeit um
15 MS
Produktgewicht
0,22 KG
