Beschreibung

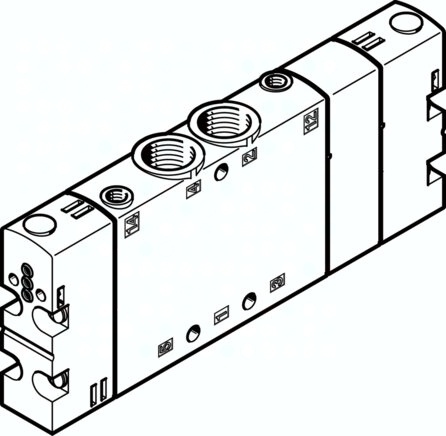

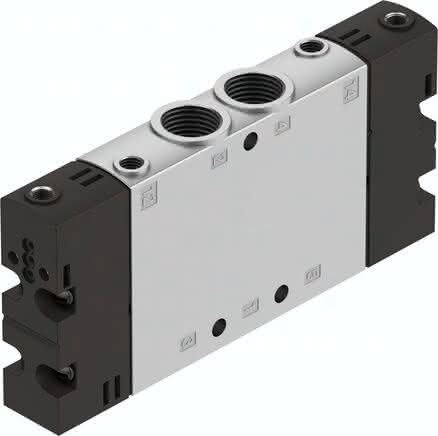

CPE18-P1-5/3GS-1/4 CPE18-P1-5/3GS-1/4 (550158) Grundventil
Spezifikationen
Ventilfunktion
5/3 geschlossen
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Betriebsdruck
-0,9 bis 10 BAR
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Rückstellart
mechanische Feder
Abluftfunktion
drosselbar
Dichtprinzip
weich
Normalnenndurchfluss
1.450 L/MIN
Handhilfsbetätigung
tastend
Maritime Klassifizierung
siehe Zertifikat
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Steuerluftversorgung
extern
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Nennweite
8 MM
Strömungsrichtung
reversibel
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Steuerdruck
2,5 bis 10 BAR
Schaltzeit aus
34 MS
Umgebungstemperatur
-5 bis 50 GC
Ventilplatz-Kennzeichnung
Schildträger
Schaltzeit ein
20 MS
Befestigungsart
mit Durchgangsbohrung
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Werkstoffhinweis
RoHS konform
Einschaltdauer
100 %
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Werkstoff Dichtungen
NBR
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 12
M5
Anschluss Steuerluft 14
M5
Zulässige Spannungsschwankungen
-15 % / +10 %
Pneumatischer Anschluss 4
G1/4
Anschluss Steuerabluft 82
M5
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 5
G1/4
Produktgewicht
0,24 KG
