Beschreibung

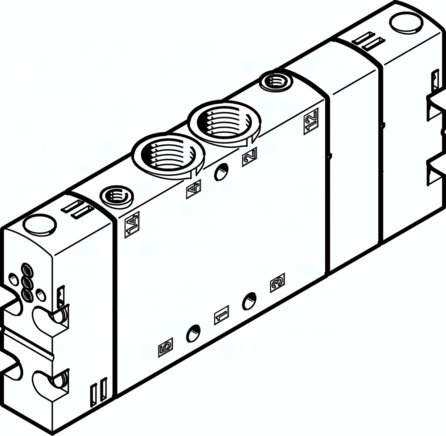

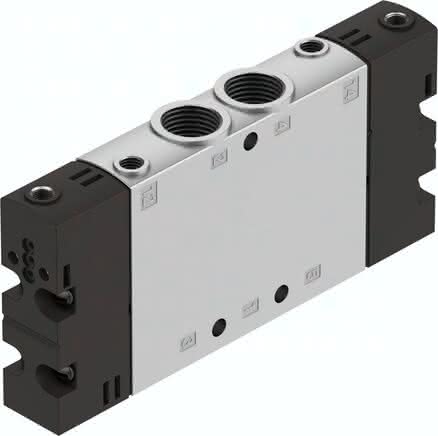

CPE18-P1-5/3G-1/4 CPE18-P1-5/3G-1/4 (550157) Grundventil
Spezifikationen
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Einbaulage
beliebig
Baubreite
18 MM
Befestigungsart
mit Durchgangsbohrung
Dichtprinzip
weich
Anschluss Steuerabluft 82
M5
Anschluss Steuerabluft 84
M5
Betriebsdruck
2,5 bis 10 BAR
Normalnenndurchfluss
1.450 L/MIN
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Mediumstemperatur
-5 bis 50 GC
Nennweite
8 MM
Umgebungstemperatur
-5 bis 50 GC
Ventilfunktion
5/3 geschlossen
Strömungsrichtung
nicht reversibel
Abluftfunktion
drosselbar
Konstruktiver Aufbau
Kolben-Schieber
Maritime Klassifizierung
siehe Zertifikat
Handhilfsbetätigung
tastend
Pneumatischer Anschluss 1
G1/4
Rückstellart
mechanische Feder
Pneumatischer Anschluss 3
G1/4
Steuerart
vorgesteuert
Pneumatischer Anschluss 5
G1/4
Steuerluftversorgung
intern
Werkstoffhinweis
RoHS konform
Überdeckung
positive Überdeckung
Ventilplatz-Kennzeichnung
Schildträger
Schaltzeit ein
20 MS
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Pneumatischer Anschluss 2
G1/4
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit aus
34 MS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einschaltdauer
100 %
Werkstoff Dichtungen
NBR
Anschluss Steuerluft 14
M5
Zulässige Spannungsschwankungen
-15 % / +10 %
Anschluss Steuerluft 12
M5
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 4
G1/4
Produktgewicht
0,25 KG
