Beschreibung

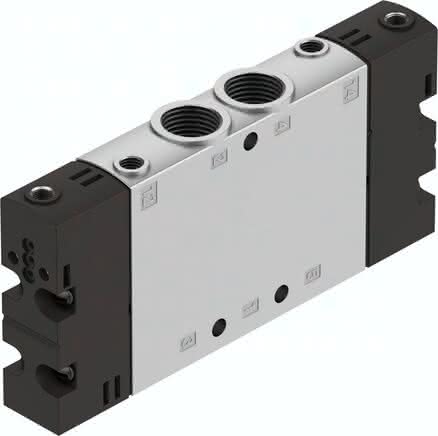

CPE18-P1-5/3ES-1/4 CPE18-P1-5/3ES-1/4 (550160) Grundventil
Spezifikationen
Ventilfunktion
5/3 entlüftet
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Nennweite
8 MM
Rückstellart
mechanische Feder
Einbaulage
beliebig
Abluftfunktion
drosselbar
Dichtprinzip
weich
Konstruktiver Aufbau
Kolben-Schieber
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Einschaltdauer
100 %
Maritime Klassifizierung
siehe Zertifikat
Steuerluftversorgung
extern
Betriebsdruck
-0,9 bis 10 BAR
Strömungsrichtung
reversibel
Überdeckung
positive Überdeckung
Steuerdruck
2,5 bis 10 BAR
Ventilplatz-Kennzeichnung
Schildträger
Schaltzeit aus
34 MS
Schaltzeit ein
20 MS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Umgebungstemperatur
-5 bis 50 GC
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Normalnenndurchfluss
1.200 L/MIN
Mediumstemperatur
-5 bis 50 GC
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Befestigungsart
mit Durchgangsbohrung
Pneumatischer Anschluss 1
G1/4
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerabluft 82
M5
Pneumatischer Anschluss 2
G1/4
Anschluss Steuerluft 12
M5
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 4
G1/4
Werkstoffhinweis
RoHS konform
Pneumatischer Anschluss 5
G1/4
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 14
M5
Zulässige Spannungsschwankungen
-15 % / +10 %
Produktgewicht
0,24 KG
