Beschreibung

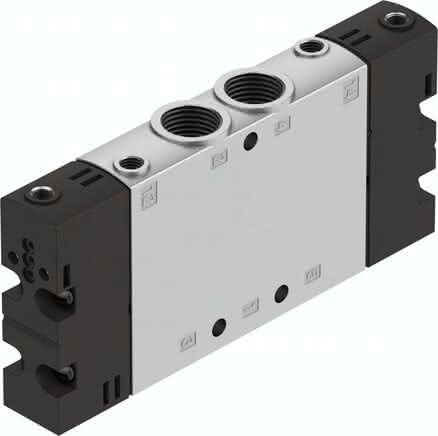

CPE18-P1-5/3E-1/4 CPE18-P1-5/3E-1/4 (550159) Grundventil
Spezifikationen
Ventilfunktion
5/3 entlüftet
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Nennweite
8 MM
Baubreite
18 MM
Betriebsdruck
2,5 bis 10 BAR
Anschluss Steuerluft 12
M5
Rückstellart
mechanische Feder
Anschluss Steuerluft 14
M5
Abluftfunktion
drosselbar
Einbaulage
beliebig
Maritime Klassifizierung
siehe Zertifikat
Dichtprinzip
weich
Handhilfsbetätigung
tastend
Konstruktiver Aufbau
Kolben-Schieber
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Pneumatischer Anschluss 1
G1/4
Strömungsrichtung
nicht reversibel
Pneumatischer Anschluss 4
G1/4
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Werkstoff Gehäuse
Aluminium-Druckguss
Einschaltdauer
100 %
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Normalnenndurchfluss
1.200 L/MIN
Schaltzeit ein
20 MS
Schaltzeit aus
34 MS
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Befestigungsart
mit Durchgangsbohrung
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerabluft 82
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff Dichtungen
NBR
Produktgewicht
0,24 KG
