Beschreibung

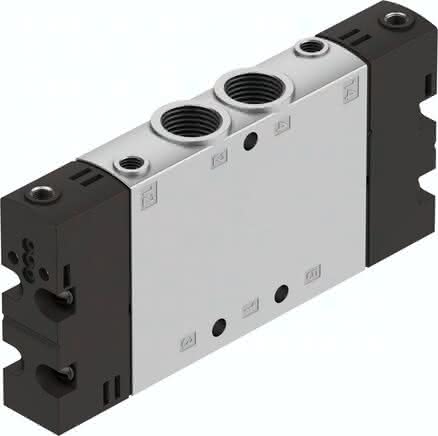

CPE18-P1-5/3B-1/4 CPE18-P1-5/3B-1/4 (550161) Grundventil
Spezifikationen
Nennweite
8 MM
Ventilfunktion
5/3 belüftet
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Normalnenndurchfluss
1.300 L/MIN
Rückstellart
mechanische Feder
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 1
G1/4
Einbaulage
beliebig
Pneumatischer Anschluss 3
G1/4
Dichtprinzip
weich
Pneumatischer Anschluss 5
G1/4
Konstruktiver Aufbau
Kolben-Schieber
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Betriebsdruck
2,5 bis 10 BAR
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Pneumatischer Anschluss 4
G1/4
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schaltzeit aus
34 MS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schaltzeit ein
20 MS
Einschaltdauer
100 %
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Umgebungstemperatur
-5 bis 50 GC
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Zulässige Spannungsschwankungen
-15 % / +10 %
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 12
M5
Pneumatischer Anschluss 2
G1/4
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Abluftfunktion
drosselbar
Anschluss Steuerabluft 84
M5
Anschluss Steuerluft 14
M5
Produktgewicht
0,25 KG
