Beschreibung

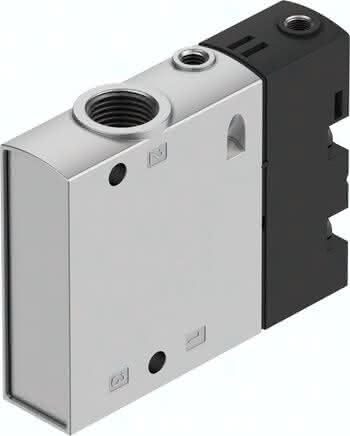

CPE18-P1-3OLS-1/4 CPE18-P1-3OLS-1/4 (550166) Grundventil
Spezifikationen
Einbaulage
beliebig
Ventilfunktion
3/2 offen monostabil
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Handhilfsbetätigung
tastend
Nennweite
8 MM
Baubreite
18 MM
Normalnenndurchfluss
1.700 L/MIN
Konstruktiver Aufbau
Kolben-Schieber
Betriebsdruck
-0,9 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Rückstellart
pneumatische Feder
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Maritime Klassifizierung
siehe Zertifikat
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Dichtprinzip
weich
Werkstoffhinweis
RoHS konform
Einschaltdauer
100 %
Werkstoff Gehäuse
Aluminium-Druckguss
Befestigungsart
mit Durchgangsbohrung
Steuerluftversorgung
extern
Steuerdruck
2,5 bis 10 BAR
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
NBR
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Schaltzeit aus
30 MS
Schaltzeit ein
36 MS
Zulässige Spannungsschwankungen
-15 % / +10 %
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Mediumstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 12
M5
Pneumatischer Anschluss 3
G1/4
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Produktgewicht
110 G, 0,13 G
