Beschreibung

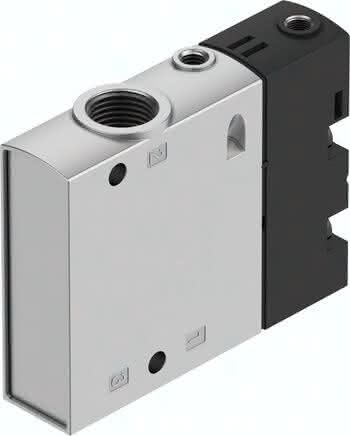

CPE18-P1-3OL-1/4 CPE18-P1-3OL-1/4 (550165) Grundventil
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Ventilfunktion
3/2 offen monostabil
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Baubreite
18 MM
Betriebsdruck
2,5 bis 10 BAR
Anschluss Steuerluft 12
M5
Rückstellart
pneumatische Feder
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Nennweite
8 MM
Dichtprinzip
weich
Handhilfsbetätigung
tastend
Normalnenndurchfluss
1.700 L/MIN
Maritime Klassifizierung
siehe Zertifikat
Schaltzeit aus
30 MS
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Ventilplatz-Kennzeichnung
Schildträger
Mediumstemperatur
-5 bis 50 GC
Überdeckung
positive Überdeckung
Schaltzeit ein
36 MS
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Einschaltdauer
100 %
Umgebungstemperatur
-5 bis 50 GC
Zulässige Spannungsschwankungen
-15 % / +10 %
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoffhinweis
RoHS konform
Anschluss Steuerabluft 82
M5
Werkstoff Dichtungen
NBR
Pneumatischer Anschluss 1
G1/4
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Werkstoff Gehäuse
Aluminium-Druckguss
Produktgewicht
0,13 KG
