Beschreibung

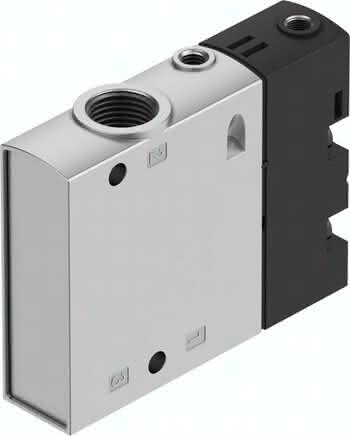

CPE18-P1-3GL-1/4 CPE18-P1-3GL-1/4 (550163) Grundventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
über ISO 15218-Vorsteuerschnittstelle
Nennweite
8 MM
Baubreite
18 MM
Betriebsdruck
2,5 bis 10 BAR
Anschluss Steuerluft 12
M5
Rückstellart
pneumatische Feder
Einbaulage
beliebig
Maritime Klassifizierung
siehe Zertifikat
Dichtprinzip
weich
Handhilfsbetätigung
tastend
Konstruktiver Aufbau
Kolben-Schieber
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Pneumatischer Anschluss 1
G1/4
Strömungsrichtung
nicht reversibel
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Mediumstemperatur
-5 bis 50 GC
Werkstoff Gehäuse
Aluminium-Druckguss
Einschaltdauer
100 %
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Normalnenndurchfluss
1.300 L/MIN
Schaltzeit ein
36 MS
Schaltzeit aus
30 MS
Max. positiver Prüfimpuls bei 0 Signal
3.300 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
3.100 MIKROS
Zulässige Spannungsschwankungen
-15 % / +10 %
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Befestigungsart
mit Durchgangsbohrung
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerabluft 82
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 2
G1/4
Pneumatischer Anschluss 3
G1/4
Werkstoff Dichtungen
NBR
Produktgewicht
0,13 KG
