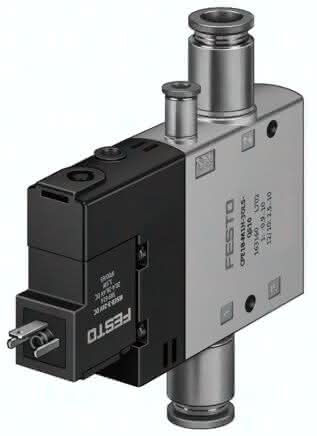

CPE18-M3H-3GLS-QS-10

(163805) Magnetventil

Ausgabe: 1 StückEAN: 4052568135614Artikelnummer: K1788968

CPE18-M3H-3GLS-QS-10 (163805) Magnetventil

Ausgabe:

1 STK

Beschreibung

CPE18-M3H-3GLS-QS-10 CPE18-M3H-3GLS-QS-10 (163805) Magnetventil

Spezifikationen

Ventilfunktion

3/2 geschlossen monostabil

Betätigungsart

elektrisch

Einbaulage

beliebig

Zulassung

c UL us - Recognized (OL)

Baubreite

18 MM

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Konstruktiver Aufbau

Kolben-Schieber

LABS-Konformität

VDMA24364-B1/B2-L

Normalnenndurchfluss (normalisiert nach DIN 1343)

1000 L2

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Pneumatischer Anschluss 1

QS-10

Maritime Klassifizierung

siehe Zertifikat

Pneumatischer Anschluss 3

G1/4

Rückstellart

pneumatische Feder

Werkstoff-Hinweis

RoHS konform

Symbol

991405

Schutzart

nach IEC 60529

Dichtprinzip

weich

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Pneumatischer Anschluss 2

QS-10

Befestigungsart

mit Durchgangsbohrung

Handhilfsbetätigung

tastend

Steuerart

vorgesteuert

Steuerluftversorgung

extern

Ventilplatz-Kennzeichnung

Schildträger

Strömungsrichtung

nicht reversibel

Werkstoff Gehäuse

Aluminium-Druckguss

Steuermedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Überdeckung

positive Überdeckung

Produktgewicht

0,27 KG

Betriebsdruck

-0,09 bis 1 MPA

Schaltzeit aus

18 MS

Schwingfestigkeit

Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6

Schaltzeit ein

28 MS

Schockfestigkeit

Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Einschaltdauer

100%

Max. positiver Prüfimpuls bei 0 Signal

3300 MIS

CE-Zeichen (siehe Konformitätserklärung)

nach EU-Niederspannungs-Richtlinie

Max. negativer Prüfimpuls bei 1 Signal

3100 MIS

Nennweite

8 MM

Spulenkennwerte

230 V AC: 50/60 Hz, Anzugsleistung 3,0 VA, Halteleistung 2,4 VA

UKCA-Zeichen (siehe Konformitätserklärung)

nach UK Vorschriften für elektrische Betriebsmittel

Zulässige Spannungsschwankungen

-1,5

Zertifikat ausstellende Stelle

UL MH19482

Anschluss Steuerabluft 82

Anschluss Steuerluft 12

Mediumstemperatur

-5 bis 50 GC

Umgebungstemperatur

-5 bis 50 GC

Elektrischer Anschluss

Form C

Werkstoff Dichtungen

NBR

Steuerdruck

0,25 bis 1 MPA
