Beschreibung

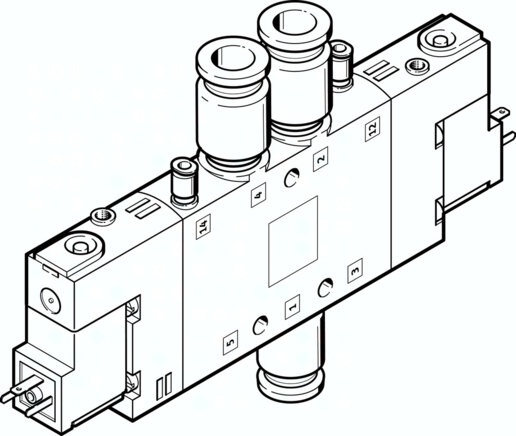

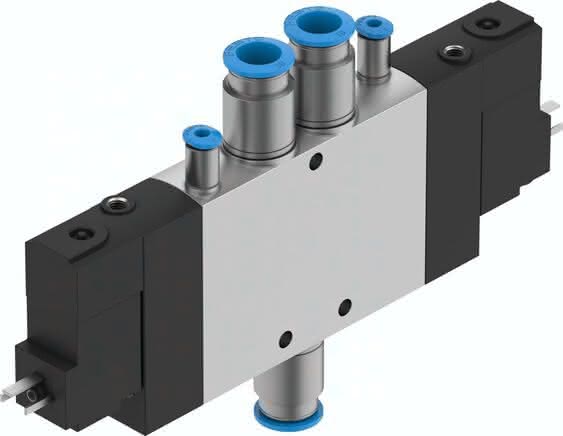

CPE18-M1H-5JS-QS-10 CPE18-M1H-5JS-QS-10 (163163) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Baubreite
18 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
1000 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
QS-10
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 3
G1/4
Pneumatischer Anschluss 5
G1/4
Werkstoff-Hinweis
RoHS konform
Symbol
991016
Abluftfunktion
drosselbar
Schutzart
nach IEC 60529
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
QS-10
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
extern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Überdeckung
positive Überdeckung
Produktgewicht
0,34 KG
Anschluss Steuerluft 14
M5
Betriebsdruck
-0,09 bis 1 MPA
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Einschaltdauer
100%
Max. positiver Prüfimpuls bei 0 Signal
3300 MIS
Max. negativer Prüfimpuls bei 1 Signal
3100 MIS
Nennweite
8 MM
Spulenkennwerte
24 V DC: 1,5 W
Zulässige Spannungsschwankungen
-1,5
Zertifikat ausstellende Stelle
UL MH19482
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 12
M5
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 84
M5
Pneumatischer Anschluss 4
QS-10
Elektrischer Anschluss
Form C
Werkstoff Dichtungen
NBR
Schaltzeit um
13 MS
Steuerdruck
0,2 bis 1 MPA
