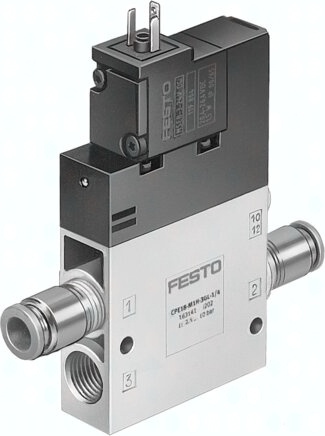

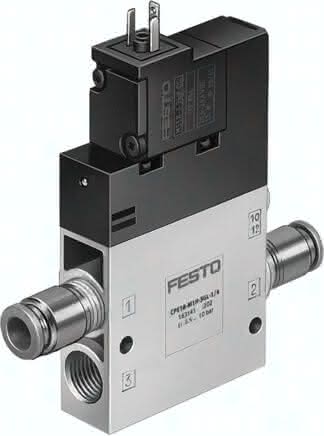

CPE18-M1H-3OL-QS-10 CPE18-M1H-3OL-QS-10 (163156) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Baubreite
18 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
1000 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
QS-10
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 3
G1/4
Rückstellart
pneumatische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991656
Schutzart
nach IEC 60529
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
QS-10
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Produktgewicht
0,195 KG
Betriebsdruck
0,25 bis 1 MPA
Schaltzeit aus
18 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schaltzeit ein
28 MS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Einschaltdauer
100%
Max. positiver Prüfimpuls bei 0 Signal
3300 MIS
Max. negativer Prüfimpuls bei 1 Signal
3100 MIS
Nennweite
8 MM
Spulenkennwerte
24 V DC: 1,5 W
Zulässige Spannungsschwankungen
-1,5
Zertifikat ausstellende Stelle
UL MH19482
Anschluss Steuerabluft 82
M5
Anschluss Steuerluft 12
M5
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Elektrischer Anschluss
Form C
Werkstoff Dichtungen
NBR
