Beschreibung

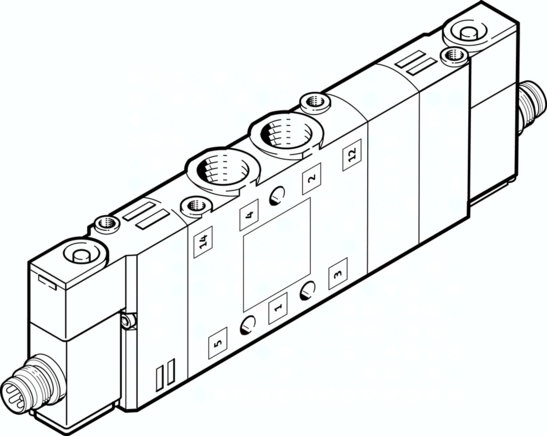

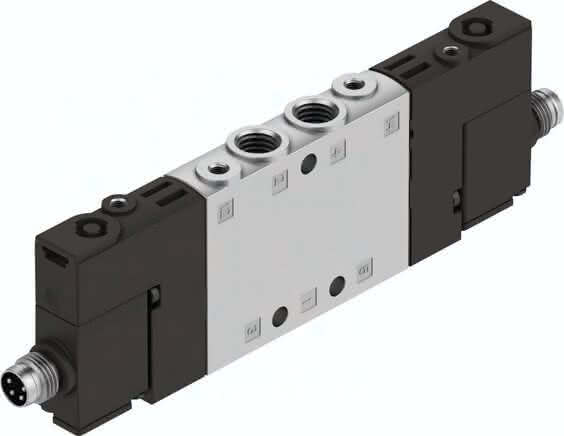

CPE14-M1CH-5/3B-1/8 CPE14-M1CH-5/3B-1/8 (550245) Magnetventil
Spezifikationen
Ventilfunktion
5/3 belüftet
Befestigungsart
mit Durchgangsbohrung
Betätigungsart
elektrisch
Baubreite
14 MM
Betriebsdruck
3 bis 8 BAR
Einbaulage
beliebig
Normalnenndurchfluss
750 L/MIN
Elektrischer Anschluss
M8x1, 4-polig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Nennweite
6 MM
Rückstellart
mechanische Feder
Maritime Klassifizierung
siehe Zertifikat
Abluftfunktion
drosselbar
Pneumatischer Anschluss 1
G1/8
Dichtprinzip
weich
Pneumatischer Anschluss 3
G1/8
Konstruktiver Aufbau
Kolben-Schieber
Pneumatischer Anschluss 5
G1/8
Schutzart
IP65, IP67, mit Steckdose, nach IEC 60529
Werkstoffhinweis
RoHS konform
Handhilfsbetätigung
mit Zubehör rastend, tastend
Umgebungstemperatur
-5 bis 50 GC
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Werkstoff Gehäuse
Aluminium-Druckguss
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schaltzeit aus
42 MS
Schaltzeit ein
20 MS
Einschaltdauer
100 %
Max. positiver Prüfimpuls bei 0 Signal
1.200 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
900 MIKROS
Spulenkennwerte
24 V DC: 1,28 W
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Zulässige Spannungsschwankungen
-15 % / +10 %
Mediumstemperatur
-5 bis 50 GC
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 2
G1/8
Anschluss Steuerabluft 82
M3
Pneumatischer Anschluss 4
G1/8
Werkstoff Dichtungen
NBR
Anschluss Steuerluft 12
M3
Anschluss Steuerabluft 84
M3
Max. Anziehdrehmoment Stecker
0,4 NM
Produktgewicht
0,13 KG
