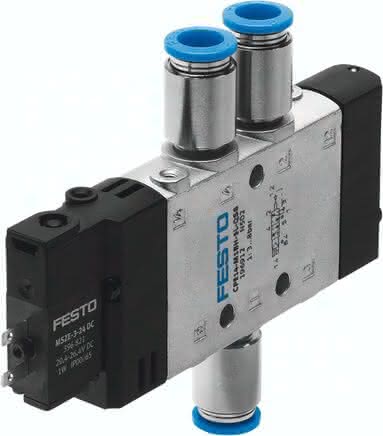

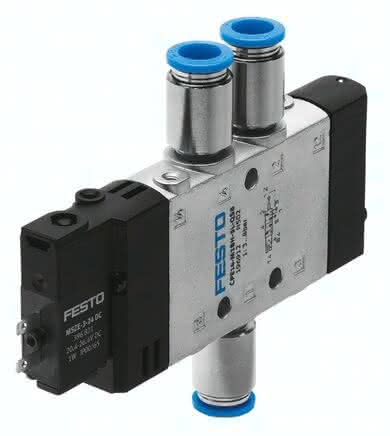

CPE14-M1BH-5L-QS-6 CPE14-M1BH-5L-QS-6 (196911) Magnetventil
Spezifikationen
Ventilfunktion
5/2 monostabil
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Baubreite
14 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
400 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
QS-6
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 3
G1/8
Pneumatischer Anschluss 5
G1/8
Rückstellart
pneumatische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991023
Abluftfunktion
drosselbar
Schutzart
nach IEC 60529
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
QS-6
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Produktgewicht
0,13 KG
Anschluss Steuerluft 14
M3
Betriebsdruck
0,3 bis 0,8 MPA
Schaltzeit aus
32 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schaltzeit ein
24 MS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Nennweite
6 MM
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Zertifikat ausstellende Stelle
UL MH19482
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 84
M3
Pneumatischer Anschluss 4
QS-6
Elektrischer Anschluss
2-polig
Werkstoff Dichtungen
NBR
