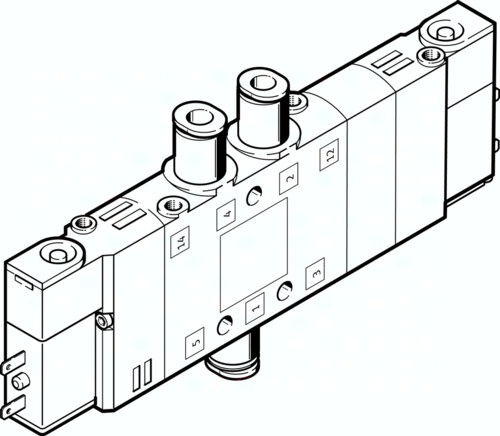

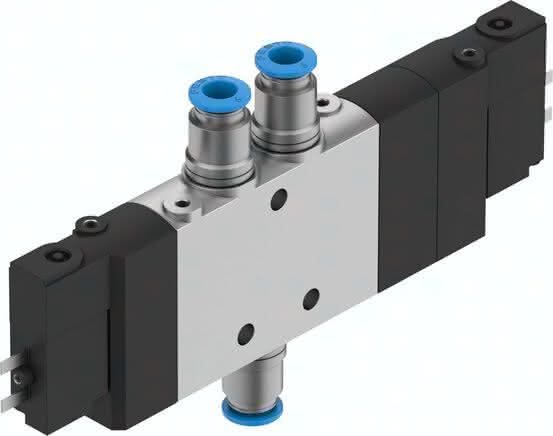

CPE14-M1BH-5/3B-QS-6 CPE14-M1BH-5/3B-QS-6 (196895) Magnetventil
Spezifikationen
Ventilfunktion
5/3 belüftet
Betätigungsart
elektrisch
Betriebsdruck
0,3 bis 0,8 MPA
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Rückstellart
mechanische Feder
Werkstoff-Hinweis
RoHS konform
Zulassung
c UL us - Recognized (OL)
Symbol
991034
Schutzart
nach IEC 60529
Abluftfunktion
drosselbar
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage
beliebig
Spulenkennwerte
24 V DC: 1,28 W
Handhilfsbetätigung
tastend
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
nicht reversibel
Überdeckung
positive Überdeckung
Schaltzeit aus
42 MS
Anschluss Steuerabluft 84
M3
Schaltzeit ein
20 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Zulässige Spannungsschwankungen
-1,5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Anschluss Steuerabluft 82
M3
Mediumstemperatur
-5 bis 50 GC
Maritime Klassifizierung
siehe Zertifikat
Umgebungstemperatur
-5 bis 50 GC
Zertifikat ausstellende Stelle
UL MH19482
Elektrischer Anschluss
2-polig
Befestigungsart
mit Durchgangsbohrung
Normalnenndurchfluss (normalisiert nach DIN 1343)
370 L2
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 1
QS-6
Anschluss Steuerluft 12
M3
Nennweite
6 MM
Pneumatischer Anschluss 2
QS-6
Pneumatischer Anschluss 3
G1/8
Pneumatischer Anschluss 4
QS-6
Pneumatischer Anschluss 5
G1/8
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Baubreite
14 MM
Produktgewicht
0,15 KG
