Beschreibung

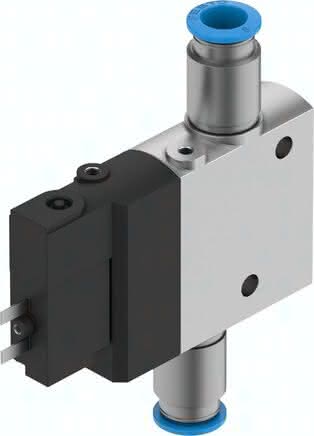

CPE14-M1BH-3OL-QS-8 CPE14-M1BH-3OL-QS-8 (196892) Magnetventil
Spezifikationen
Ventilfunktion
3/2 offen monostabil
Betätigungsart
elektrisch
Strömungsrichtung
nicht reversibel
Konstruktiver Aufbau
Kolben-Schieber
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Maritime Klassifizierung
siehe Zertifikat
Schutzart
nach IEC 60529
Zertifikat ausstellende Stelle
UL MH19482
Zulassung
c UL us - Recognized (OL)
Nennweite
6 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Dichtprinzip
weich
Elektrischer Anschluss
2-polig
LABS-Konformität
VDMA24364-B1/B2-L
Einbaulage
beliebig
Pneumatischer Anschluss 2
QS-8
Handhilfsbetätigung
tastend
Werkstoff-Hinweis
RoHS konform
Spulenkennwerte
24 V DC: 1,28 W
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Zulässige Spannungsschwankungen
-1,5
Symbol
991656
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Rückstellart
pneumatische Feder
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Betriebsdruck
0,25 bis 0,8 MPA
Befestigungsart
mit Durchgangsbohrung
Umgebungstemperatur
-5 bis 50 GC
Produktgewicht
0,095 KG
Pneumatischer Anschluss 1
QS-8
Pneumatischer Anschluss 3
G1/8
Baubreite
14 MM
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerabluft 82
M3
Normalnenndurchfluss (normalisiert nach DIN 1343)
810 L2
Schaltzeit ein
16 MS
Schaltzeit aus
27 MS
Anschluss Steuerluft 12
M3
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Mediumstemperatur
-5 bis 50 GC
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
