Beschreibung

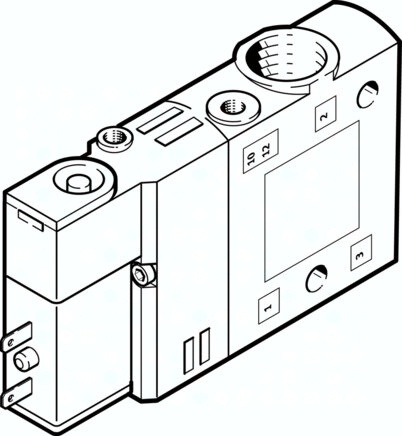

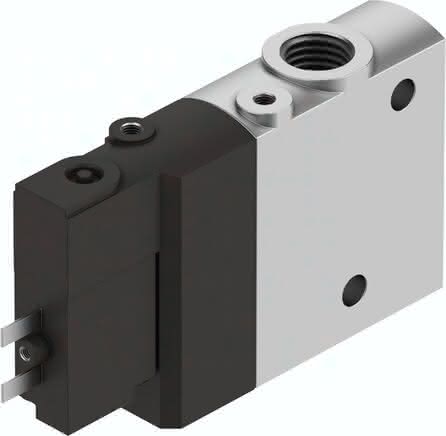

CPE14-M1BH-3OL-1/8 CPE14-M1BH-3OL-1/8 (196931) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Betriebsdruck
0,25 bis 0,8 MPA
Konstruktiver Aufbau
Kolben-Schieber
Symbol
991656
Nennweite
6 MM
Maritime Klassifizierung
siehe Zertifikat
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Elektrischer Anschluss
2-polig
Zertifikat ausstellende Stelle
UL MH19482
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Ventilfunktion
3/2 offen monostabil
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Strömungsrichtung
nicht reversibel
Schutzart
nach IEC 60529
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Pneumatischer Anschluss 3
G1/8
Spulenkennwerte
24 V DC: 1,28 W
Steuerluftversorgung
intern
Werkstoff-Hinweis
RoHS konform
Zulässige Spannungsschwankungen
-1,5
Pneumatischer Anschluss 2
G1/8
Rückstellart
pneumatische Feder
Ventilplatz-Kennzeichnung
Schildträger
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 1
G1/8
Baubreite
14 MM
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Umgebungstemperatur
-5 bis 50 GC
Mediumstemperatur
-5 bis 50 GC
Produktgewicht
60 G, 0,075 G
Werkstoff Dichtungen
NBR
Befestigungsart
mit Durchgangsbohrung
Normalnenndurchfluss (normalisiert nach DIN 1343)
900 L2
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Schaltzeit ein
16 MS
Schaltzeit aus
27 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
