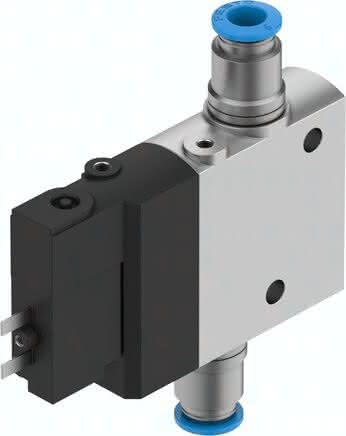

CPE14-M1BH-3GL-QS-6 CPE14-M1BH-3GL-QS-6 (196887) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Rückstellart
pneumatische Feder
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Zulassung
c UL us - Recognized (OL)
Elektrischer Anschluss
2-polig
Zertifikat ausstellende Stelle
UL MH19482
Maritime Klassifizierung
siehe Zertifikat
Ventilfunktion
3/2 geschlossen monostabil
Handhilfsbetätigung
tastend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Spulenkennwerte
24 V DC: 1,28 W
LABS-Konformität
VDMA24364-B1/B2-L
Steuerluftversorgung
intern
Zulässige Spannungsschwankungen
-1,5
Überdeckung
positive Überdeckung
Symbol
991655
Befestigungsart
mit Durchgangsbohrung
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Ventilplatz-Kennzeichnung
Schildträger
Werkstoff Gehäuse
Aluminium-Druckguss
Werkstoff-Hinweis
RoHS konform
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff Dichtungen
NBR
Anschluss Steuerabluft 82
M3
Schutzart
nach IEC 60529
Anschluss Steuerluft 12
M3
Pneumatischer Anschluss 1
QS-6
Betriebsdruck
0,25 bis 0,8 MPA
Pneumatischer Anschluss 2
QS-6
Nennweite
6 MM
Pneumatischer Anschluss 3
G1/8
Umgebungstemperatur
-5 bis 50 GC
Mediumstemperatur
-5 bis 50 GC
Baubreite
14 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
510 L2
Schaltzeit ein
16 MS
Schaltzeit aus
27 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Produktgewicht
0,09 KG
