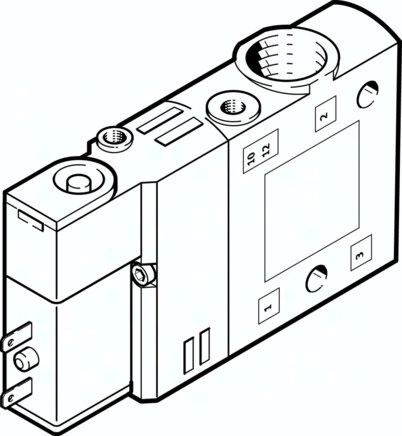

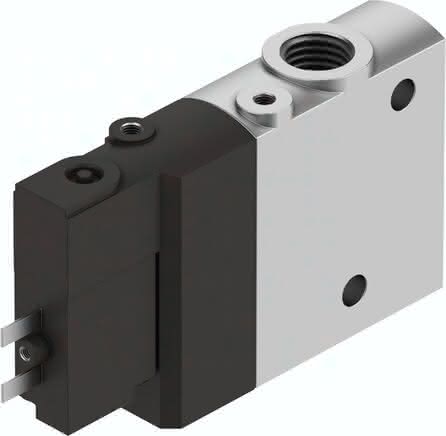

CPE14-M1BH-3GL-1/8 CPE14-M1BH-3GL-1/8 (196929) Magnetventil
Spezifikationen
Ventilfunktion
3/2 geschlossen monostabil
Betätigungsart
elektrisch
Pneumatischer Anschluss 1
G1/8
Zertifikat ausstellende Stelle
UL MH19482
Pneumatischer Anschluss 2
G1/8
Nennweite
6 MM
Rückstellart
pneumatische Feder
Betriebsdruck
0,25 bis 0,8 MPA
Einbaulage
beliebig
Dichtprinzip
weich
Maritime Klassifizierung
siehe Zertifikat
Konstruktiver Aufbau
Kolben-Schieber
Handhilfsbetätigung
tastend
Symbol
991655
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Schutzart
nach IEC 60529
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Überdeckung
positive Überdeckung
LABS-Konformität
VDMA24364-B1/B2-L
Befestigungsart
mit Durchgangsbohrung
Ventilplatz-Kennzeichnung
Schildträger
Mediumstemperatur
-5 bis 50 GC
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerabluft 82
M3
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerluft 12
M3
Umgebungstemperatur
-5 bis 50 GC
Normalnenndurchfluss (normalisiert nach DIN 1343)
900 L2
Elektrischer Anschluss
2-polig
Pneumatischer Anschluss 3
G1/8
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Produktgewicht
60 G, 0,07 G
Baubreite
14 MM
Zulassung
c UL us - Recognized (OL)
Schaltzeit aus
27 MS
Schaltzeit ein
16 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
