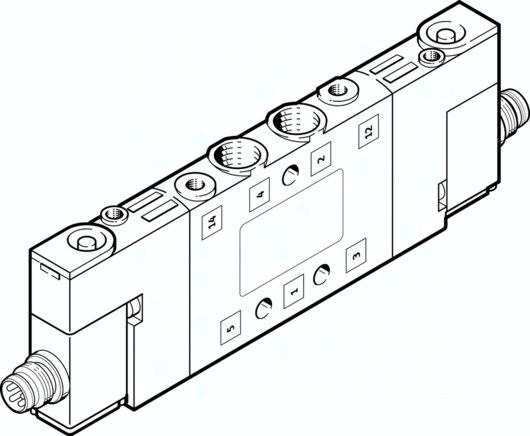

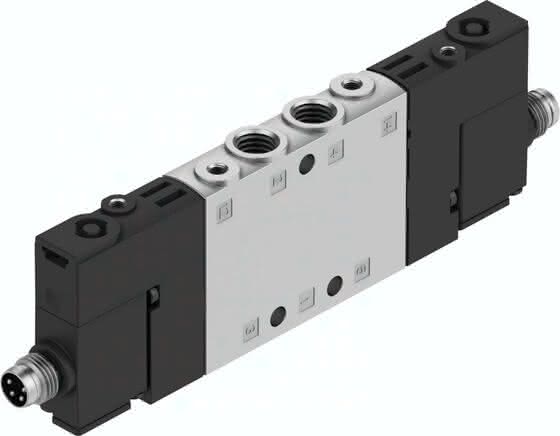

CPE10-M1CH-5JS-M7 CPE10-M1CH-5JS-M7 (550226) Magnetventil
Spezifikationen
Nennweite
4 MM
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Baubreite
10 MM
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Maritime Klassifizierung
siehe Zertifikat
Schutzart
IP65, IP67, mit Steckdose, nach IEC 60529
Abluftfunktion
drosselbar
Umgebungstemperatur
-5 bis 50 GC
Betriebsdruck
-0,9 bis 10 BAR
Dichtprinzip
weich
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
mit Zubehör rastend, tastend
Steuerart
vorgesteuert
Werkstoffhinweis
RoHS konform
Normalnenndurchfluss
350 L/MIN
Steuerluftversorgung
extern
Strömungsrichtung
reversibel
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Dichtungen
NBR
Überdeckung
positive Überdeckung
Steuerdruck
2,5 bis 8 BAR
Ventilplatz-Kennzeichnung
Schildträger
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einschaltdauer
100 %
Max. positiver Prüfimpuls bei 0 Signal
1.200 MIKROS
Max. negativer Prüfimpuls bei 1 Signal
900 MIKROS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Spulenkennwerte
24 V DC: 1,28 W
Pneumatischer Anschluss 1
M7
Zulässige Spannungsschwankungen
-15 % / +10 %
Pneumatischer Anschluss 2
M7
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Steuermedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Max. Anziehdrehmoment Stecker
0,4 NM
Mediumstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 84
M3
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
M7
Pneumatischer Anschluss 5
M7
Schaltzeit um
8 MS
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Elektrischer Anschluss
M8x1, 4-polig
Anschluss Steuerluft 14
M3
Produktgewicht
0,075 KG
