Beschreibung

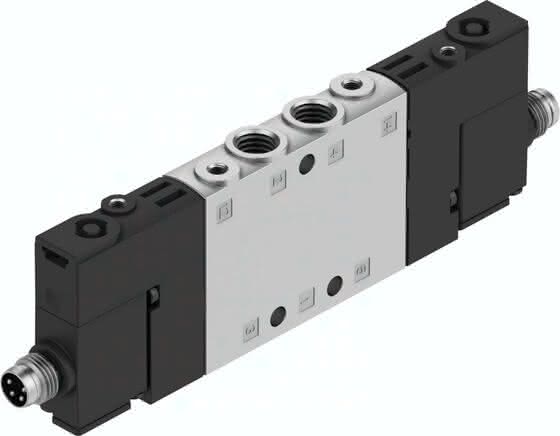

CPE10-M1CH-5J-M7 CPE10-M1CH-5J-M7 (550225) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Betriebsdruck
0,25 bis 0,8 MPA
Konstruktiver Aufbau
Kolben-Schieber
Symbol
991013
Nennweite
4 MM
Maritime Klassifizierung
siehe Zertifikat
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Elektrischer Anschluss
M8x1
Zertifikat ausstellende Stelle
UL MH19482
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Ventilfunktion
5/2 bistabil
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Strömungsrichtung
nicht reversibel
Schutzart
nach IEC 60529
Einschaltdauer
100%
Pneumatischer Anschluss 3
M7
Spulenkennwerte
24 V DC: 1,28 W
Pneumatischer Anschluss 4
M7
Steuerluftversorgung
intern
Pneumatischer Anschluss 5
M7
Werkstoff-Hinweis
RoHS konform
Zulässige Spannungsschwankungen
-1,5
Pneumatischer Anschluss 2
M7
Ventilplatz-Kennzeichnung
Schildträger
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Werkstoff Gehäuse
Aluminium-Druckguss
Pneumatischer Anschluss 1
M7
Baubreite
10 MM
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Umgebungstemperatur
-5 bis 50 GC
Mediumstemperatur
-5 bis 50 GC
Produktgewicht
68 G, 0,075 G
Werkstoff Dichtungen
NBR
Befestigungsart
mit Durchgangsbohrung
Normalnenndurchfluss (normalisiert nach DIN 1343)
350 L2
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Abluftfunktion
drosselbar
Anschluss Steuerabluft 84
M3
Anschluss Steuerluft 14
M3
Max. Anziehdrehmoment Stecker
0,4 NM
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Schaltzeit um
8 MS
