Beschreibung

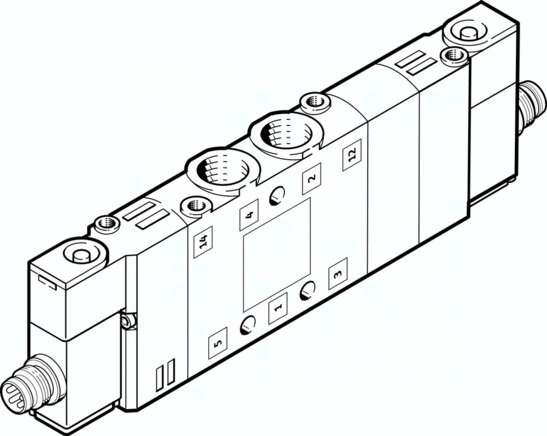

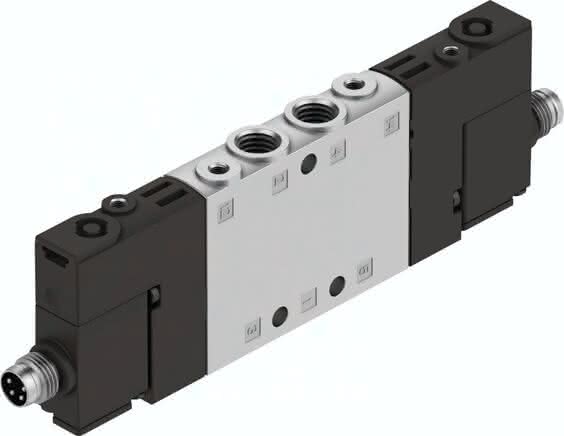

CPE10-M1CH-5/3G-M7 CPE10-M1CH-5/3G-M7 (550227) Magnetventil
Spezifikationen
Symbol
991033
Überdeckung
positive Überdeckung
Spulenkennwerte
24 V DC: 1,28 W
Maritime Klassifizierung
siehe Zertifikat
Zulässige Spannungsschwankungen
-1,5
Betriebsdruck
0,3 bis 0,8 MPA
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Zulassung
c UL us - Recognized (OL)
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff-Hinweis
RoHS konform
LABS-Konformität
VDMA24364-B1/B2-L
Elektrischer Anschluss
M8x1
Pneumatischer Anschluss 5
M7
Konstruktiver Aufbau
Kolben-Schieber
Betätigungsart
elektrisch
Steuerluftversorgung
intern
Dichtprinzip
weich
Abluftfunktion
drosselbar
Handhilfsbetätigung
tastend
Rückstellart
mechanische Feder
Ventilplatz-Kennzeichnung
Schildträger
Steuerart
vorgesteuert
Nennweite
4 MM
Ventilfunktion
5/3 geschlossen
Einschaltdauer
100%
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Anschluss Steuerabluft 82
M3
Befestigungsart
mit Durchgangsbohrung
Schutzart
nach IEC 60529
Anschluss Steuerabluft 84
M3
Einbaulage
beliebig
Anschluss Steuerluft 12
M3
Strömungsrichtung
nicht reversibel
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 1
M7
Pneumatischer Anschluss 2
M7
Pneumatischer Anschluss 3
M7
Zertifikat ausstellende Stelle
UL MH19482
Pneumatischer Anschluss 4
M7
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Baubreite
10 MM
Normalnenndurchfluss (normalisiert nach DIN 1343)
350 L2
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Produktgewicht
68 G, 0,075 G
Schaltzeit aus
20 MS
Schaltzeit ein
16 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Max. Anziehdrehmoment Stecker
0,4 NM
