Beschreibung

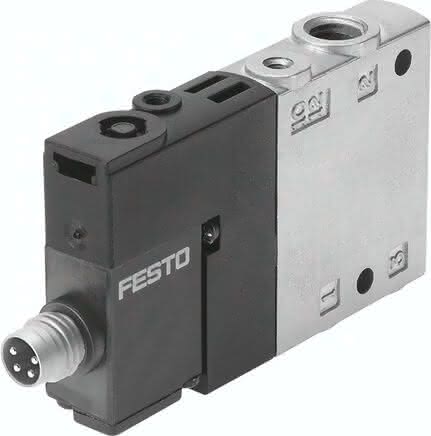

CPE10-M1CH-3OL-M7 CPE10-M1CH-3OL-M7 (550235) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Anschluss Steuerluft 12
M3
Betriebsdruck
0,25 bis 0,8 MPA
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Handhilfsbetätigung
tastend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Symbol
991656
Ventilfunktion
3/2 offen monostabil
LABS-Konformität
VDMA24364-B1/B2-L
Strömungsrichtung
nicht reversibel
Baubreite
10 MM
Überdeckung
positive Überdeckung
Spulenkennwerte
24 V DC: 1,28 W
Umgebungstemperatur
-5 bis 50 GC
Zulässige Spannungsschwankungen
-1,5
Zulassung
c UL us - Recognized (OL)
Einschaltdauer
100%
Maritime Klassifizierung
siehe Zertifikat
Befestigungsart
mit Durchgangsbohrung
Rückstellart
pneumatische Feder
Ventilplatz-Kennzeichnung
Schildträger
Pneumatischer Anschluss 1
M7
Steuerart
vorgesteuert
Pneumatischer Anschluss 2
M7
Zertifikat ausstellende Stelle
UL MH19482
Werkstoff-Hinweis
RoHS konform
Elektrischer Anschluss
M8x1
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerabluft 82
M3
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Normalnenndurchfluss (normalisiert nach DIN 1343)
400 L2
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Werkstoff Dichtungen
NBR
Schutzart
nach IEC 60529
Produktgewicht
40 G, 0,048 G
Steuerluftversorgung
intern
Nennweite
4 MM
Pneumatischer Anschluss 3
M7
Schaltzeit aus
14 MS
Schaltzeit ein
14 MS
Mediumstemperatur
-5 bis 50 GC
Max. Anziehdrehmoment Stecker
0,4 NM
