Beschreibung

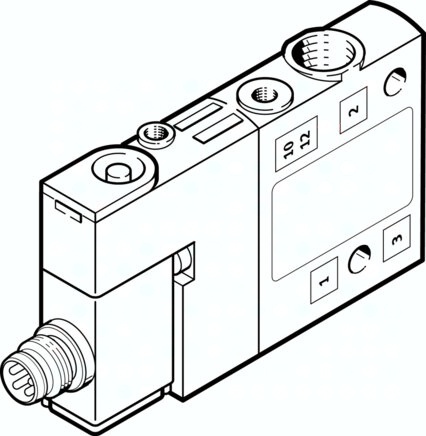

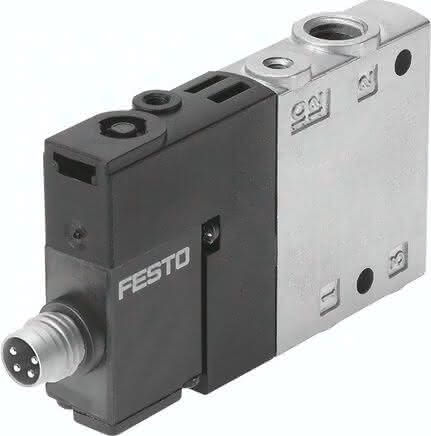

CPE10-M1CH-3GL-M7 CPE10-M1CH-3GL-M7 (550233) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Betriebsdruck
0,25 bis 0,8 MPA
Dichtprinzip
weich
Zulassung
c UL us - Recognized (OL)
Einbaulage
beliebig
Konstruktiver Aufbau
Kolben-Schieber
Maritime Klassifizierung
siehe Zertifikat
Elektrischer Anschluss
M8x1
Symbol
991655
Handhilfsbetätigung
tastend
Rückstellart
pneumatische Feder
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Steuerart
vorgesteuert
Strömungsrichtung
nicht reversibel
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Ventilfunktion
3/2 geschlossen monostabil
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Spulenkennwerte
24 V DC: 1,28 W
Überdeckung
positive Überdeckung
Einschaltdauer
100%
LABS-Konformität
VDMA24364-B1/B2-L
Zulässige Spannungsschwankungen
-1,5
Befestigungsart
mit Durchgangsbohrung
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Zertifikat ausstellende Stelle
UL MH19482
Werkstoff-Hinweis
RoHS konform
Schutzart
nach IEC 60529
Nennweite
4 MM
Pneumatischer Anschluss 1
M7
Anschluss Steuerabluft 82
M3
Pneumatischer Anschluss 2
M7
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerluft 12
M3
Pneumatischer Anschluss 3
M7
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Baubreite
10 MM
Produktgewicht
40 G, 0,046 G
Schaltzeit ein
14 MS
Schaltzeit aus
14 MS
Max. Anziehdrehmoment Stecker
0,4 NM
Normalnenndurchfluss (normalisiert nach DIN 1343)
400 L2
Mediumstemperatur
-5 bis 50 GC
