Festo

CPE10-M1BH-5L-M7

(196927) Magnetventil


Ausgabe: 1 StückEAN: 4052568015404Artikelnummer: K1788821

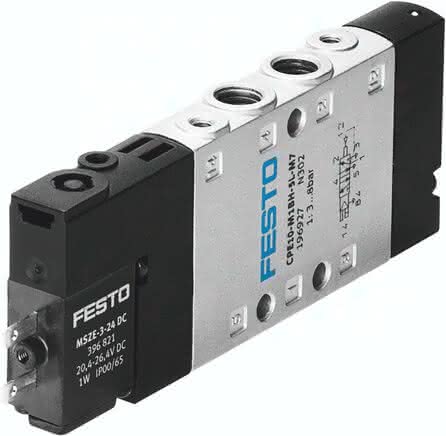

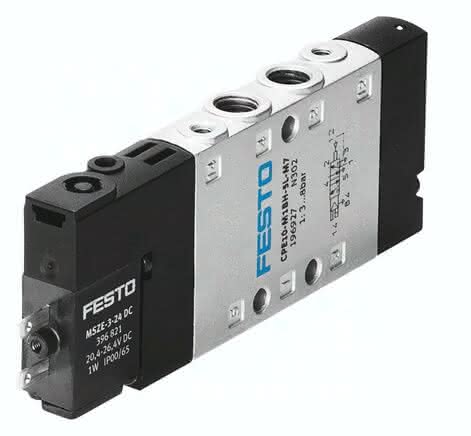

CPE10-M1BH-5L-M7 (196927) Magnetventil

Ausgabe:
1 STK


Beschreibung
CPE10-M1BH-5L-M7 CPE10-M1BH-5L-M7 (196927) Magnetventil
Spezifikationen
Einbaulage

beliebig

Ventilfunktion

5/2 monostabil

Betätigungsart

elektrisch

Handhilfsbetätigung

mit Zubehör rastend, tastend

Nennweite

4 MM

Zulassung

c UL us - Recognized (OL)

Baubreite

10 MM

Normalnenndurchfluss

350 L/MIN

Konstruktiver Aufbau

Kolben-Schieber

Betriebsdruck

3 bis 8 BAR

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs- und Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Rückstellart

pneumatische Feder

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Maritime Klassifizierung

siehe Zertifikat

Steuerart

vorgesteuert

Umgebungstemperatur

-5 bis 50 GC

Pneumatischer Anschluss 1

M7

Abluftfunktion

drosselbar

Pneumatischer Anschluss 2

M7

Dichtprinzip

weich

Werkstoffhinweis

RoHS konform

Einschaltdauer

100 % mit Haltestromabsenkung

Werkstoff Gehäuse

Aluminium-Druckguss

Befestigungsart

mit Durchgangsbohrung

Schutzart

IP65, mit Steckdose, nach IEC 60529

Steuerluftversorgung

intern

Strömungsrichtung

nicht reversibel

Werkstoff Dichtungen

NBR

Ventilplatz-Kennzeichnung

Schildträger

Überdeckung

positive Überdeckung

Max. positiver Prüfimpuls bei 0 Signal

1.200 MIKROS

Max. negativer Prüfimpuls bei 1 Signal

900 MIKROS

Schaltzeit aus

20 MS

Schaltzeit ein

16 MS

Spulenkennwerte

24 V DC: 1,28 W

Zulässige Spannungsschwankungen

-15 % / +10 %

Schwingfestigkeit

Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6

Schockfestigkeit

Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27

Mediumstemperatur

-5 bis 50 GC

Anschluss Steuerabluft 82

M3

Anschluss Steuerluft 12

M3

Elektrischer Anschluss

2-polig

Pneumatischer Anschluss 3

M7

Anschluss Steuerabluft 84

M3

Anschluss Steuerluft 14

M3

Pneumatischer Anschluss 4

M7

Pneumatischer Anschluss 5

M7

Produktgewicht

56 G, 0,06 G
