Beschreibung

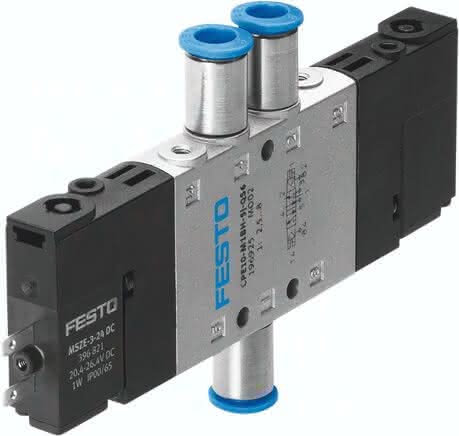

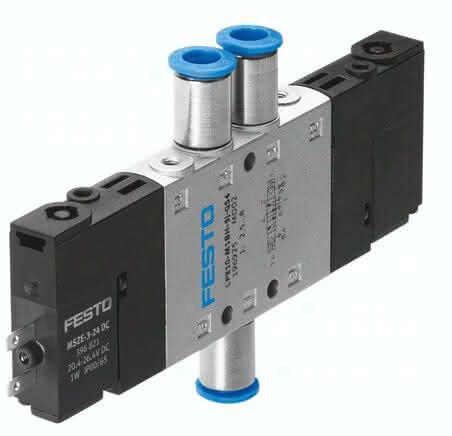

CPE10-M1BH-5J-QS-4 CPE10-M1BH-5J-QS-4 (196876) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Symbol
991013
Betriebsdruck
0,25 bis 0,8 MPA
Zulassung
c UL us - Recognized (OL)
Konstruktiver Aufbau
Kolben-Schieber
Zertifikat ausstellende Stelle
UL MH19482
Schutzart
nach IEC 60529
Anschluss Steuerabluft 82
M3
LABS-Konformität
VDMA24364-B1/B2-L
Anschluss Steuerabluft 84
M3
Abluftfunktion
drosselbar
Handhilfsbetätigung
tastend
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage
beliebig
Maritime Klassifizierung
siehe Zertifikat
Steuerart
vorgesteuert
Überdeckung
positive Überdeckung
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Strömungsrichtung
nicht reversibel
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Werkstoff-Hinweis
RoHS konform
Werkstoff Dichtungen
NBR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Mediumstemperatur
-5 bis 50 GC
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Elektrischer Anschluss
2-polig
Pneumatischer Anschluss 1
QS-4
Pneumatischer Anschluss 2
QS-4
Umgebungstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
QS-4
Pneumatischer Anschluss 5
M7
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerluft 12
M3
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 14
M3
Normalnenndurchfluss (normalisiert nach DIN 1343)
180 L2
Nennweite
4 MM
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Schaltzeit um
8 MS
Produktgewicht
0,095 KG
Baubreite
10 MM
