Beschreibung

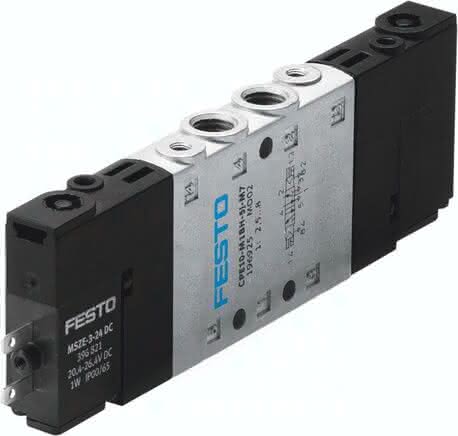

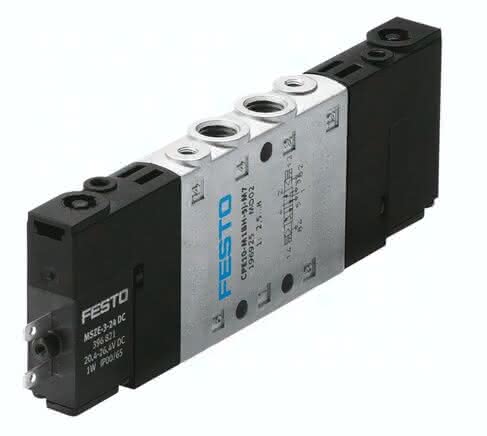

CPE10-M1BH-5J-M7 CPE10-M1BH-5J-M7 (196925) Magnetventil
Spezifikationen
Ventilfunktion
5/2 bistabil
Betätigungsart
elektrisch
Symbol
991013
Zulassung
c UL us - Recognized (OL)
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Konstruktiver Aufbau
Kolben-Schieber
Maritime Klassifizierung
siehe Zertifikat
Zertifikat ausstellende Stelle
UL MH19482
Werkstoff-Hinweis
RoHS konform
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Dichtprinzip
weich
Pneumatischer Anschluss 1
M7
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss 2
M7
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Strömungsrichtung
nicht reversibel
Werkstoff Dichtungen
NBR
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Betriebsdruck
0,25 bis 0,8 MPA
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Spulenkennwerte
24 V DC: 1,28 W
Mediumstemperatur
-5 bis 50 GC
Zulässige Spannungsschwankungen
-1,5
Nennweite
4 MM
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Befestigungsart
mit Durchgangsbohrung
Einbaulage
beliebig
Elektrischer Anschluss
2-polig
Anschluss Steuerabluft 82
M3
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 12
M3
Schutzart
nach IEC 60529
LABS-Konformität
VDMA24364-B1/B2-L
Pneumatischer Anschluss 3
M7
Umgebungstemperatur
-5 bis 50 GC
Abluftfunktion
drosselbar
Anschluss Steuerabluft 84
M3
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 4
M7
Pneumatischer Anschluss 5
M7
Baubreite
10 MM
Produktgewicht
68 G, 0,075 G
Normalnenndurchfluss (normalisiert nach DIN 1343)
350 L2
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Schaltzeit um
8 MS
