Beschreibung

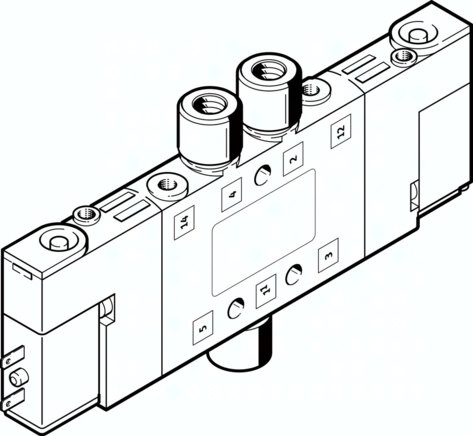

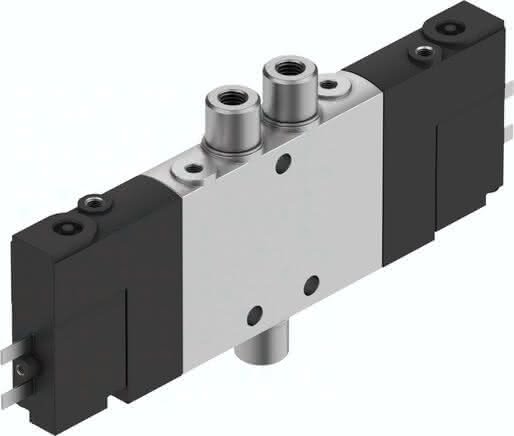

CPE10-M1BH-5J-M5 CPE10-M1BH-5J-M5 (196875) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Schutzart
nach IEC 60529
Befestigungsart
mit Durchgangsbohrung
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 12
M3
Konstruktiver Aufbau
Kolben-Schieber
Symbol
991013
Pneumatischer Anschluss 1
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
tastend
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
M5
Ventilfunktion
5/2 bistabil
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 5
M7
Strömungsrichtung
nicht reversibel
Abluftfunktion
drosselbar
Baubreite
10 MM
Werkstoff-Hinweis
RoHS konform
Überdeckung
positive Überdeckung
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Produktgewicht
0,09 KG
Umgebungstemperatur
-5 bis 50 GC
Zulassung
c UL us - Recognized (OL)
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 2
M5
Ventilplatz-Kennzeichnung
Schildträger
Steuerart
vorgesteuert
Elektrischer Anschluss
2-polig
Anschluss Steuerabluft 82
M3
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Anschluss Steuerabluft 84
M3
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Normalnenndurchfluss (normalisiert nach DIN 1343)
180 L2
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Mediumstemperatur
-5 bis 50 GC
Steuerluftversorgung
intern
Werkstoff Dichtungen
NBR
Zertifikat ausstellende Stelle
UL MH19482
Betriebsdruck
0,25 bis 0,8 MPA
Anschluss Steuerluft 14
M3
Schaltzeit um
8 MS
Nennweite
4 MM
