Beschreibung

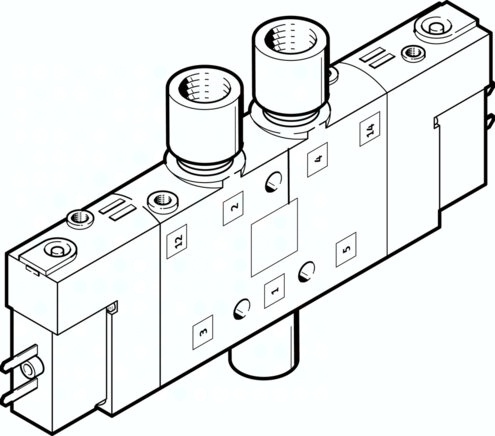

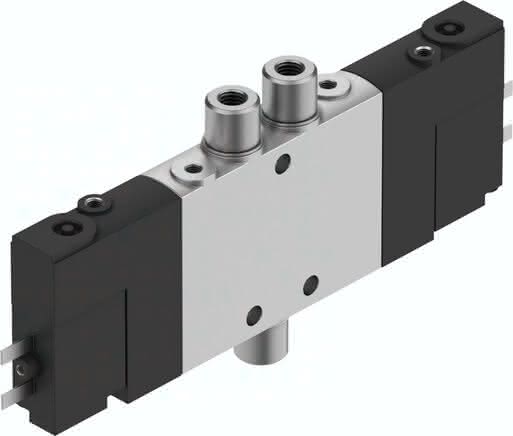

CPE10-M1BH-5/3G-M5-B CPE10-M1BH-5/3G-M5-B (533159) Magnetventil
Spezifikationen
Befestigungsart
mit Durchgangsbohrung
Betätigungsart
elektrisch
Einbaulage
beliebig
Dichtprinzip
weich
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsdruck
0,3 bis 0,8 MPA
Werkstoff-Hinweis
RoHS konform
Zulassung
c UL us - Recognized (OL)
Konstruktiver Aufbau
Kolben-Schieber
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 5
M7
Anschluss Steuerluft 14
M3
Ventilfunktion
5/3 geschlossen
Strömungsrichtung
nicht reversibel
Symbol
991033
Zertifikat ausstellende Stelle
UL MH19482
Abluftfunktion
drosselbar
Anschluss Steuerabluft 84
M3
Rückstellart
mechanische Feder
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Umgebungstemperatur
-5 bis 50 GC
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Steuerluftversorgung
intern
Produktgewicht
0,085 KG
Schutzart
nach IEC 60529
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Pneumatischer Anschluss 1
M5
Pneumatischer Anschluss 2
M5
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Elektrischer Anschluss
2-polig
Nennweite
4 MM
Pneumatischer Anschluss 4
M5
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Mediumstemperatur
-5 bis 50 GC
Normalnenndurchfluss (normalisiert nach DIN 1343)
180 L2
Pneumatischer Anschluss 3
M7
Werkstoff Dichtungen
NBR
Werkstoff Gehäuse
Aluminium-Druckguss
Baubreite
10 MM
Schaltzeit aus
20 MS
Schaltzeit ein
16 MS
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
