Beschreibung

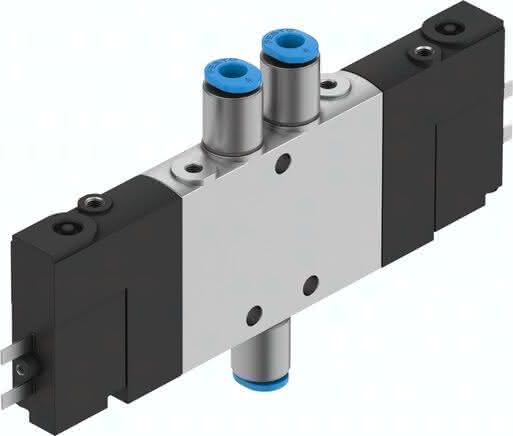

CPE10-M1BH-5/3E-QS6-B CPE10-M1BH-5/3E-QS6-B (533155) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Rückstellart
mechanische Feder
Abluftfunktion
drosselbar
Konstruktiver Aufbau
Kolben-Schieber
Schutzart
nach IEC 60529
Werkstoff-Hinweis
RoHS konform
Symbol
991036
Ventilfunktion
5/3 entlüftet
Elektrischer Anschluss
2-polig
Strömungsrichtung
nicht reversibel
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
tastend
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 1
QS-6
Steuerart
vorgesteuert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss 2
QS-6
Steuerluftversorgung
intern
LABS-Konformität
VDMA24364-B1/B2-L
Befestigungsart
mit Durchgangsbohrung
Maritime Klassifizierung
siehe Zertifikat
Ventilplatz-Kennzeichnung
Schildträger
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Spulenkennwerte
24 V DC: 1,28 W
Werkstoff Dichtungen
NBR
Zertifikat ausstellende Stelle
UL MH19482
Zulässige Spannungsschwankungen
-1,5
Betriebsdruck
0,3 bis 0,8 MPA
Nennweite
4 MM
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Umgebungstemperatur
-5 bis 50 GC
Zulassung
c UL us - Recognized (OL)
Anschluss Steuerluft 12
M3
Anschluss Steuerabluft 82
M3
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
QS-6
Anschluss Steuerabluft 84
M3
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 5
M7
Baubreite
10 MM
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Normalnenndurchfluss (normalisiert nach DIN 1343)
250 L2
Schaltzeit aus
20 MS
Schaltzeit ein
16 MS
Produktgewicht
0,09 KG
