Beschreibung

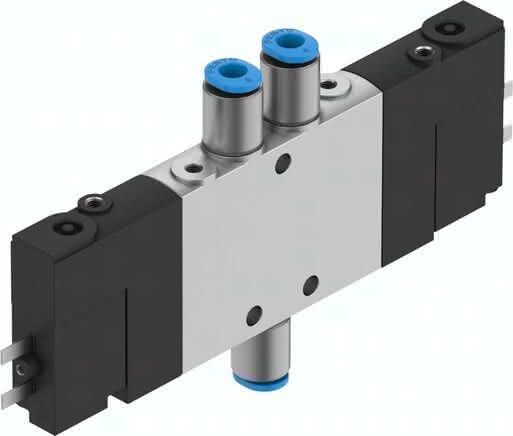

CPE10-M1BH-5/3E-QS4-B CPE10-M1BH-5/3E-QS4-B (533149) Magnetventil
Spezifikationen
Betätigungsart
elektrisch
Schutzart
nach IEC 60529
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Dichtprinzip
weich
Einbaulage
beliebig
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Nennweite
4 MM
Maritime Klassifizierung
siehe Zertifikat
Konstruktiver Aufbau
Kolben-Schieber
Abluftfunktion
drosselbar
Elektrischer Anschluss
2-polig
Symbol
991036
Ventilfunktion
5/3 entlüftet
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Handhilfsbetätigung
tastend
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Strömungsrichtung
nicht reversibel
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Zulassung
c UL us - Recognized (OL)
LABS-Konformität
VDMA24364-B1/B2-L
Spulenkennwerte
24 V DC: 1,28 W
Steuerluftversorgung
intern
Umgebungstemperatur
-5 bis 50 GC
Zulässige Spannungsschwankungen
-1,5
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Zertifikat ausstellende Stelle
UL MH19482
Rückstellart
mechanische Feder
Ventilplatz-Kennzeichnung
Schildträger
Überdeckung
positive Überdeckung
Steuerart
vorgesteuert
Befestigungsart
mit Durchgangsbohrung
Anschluss Steuerluft 12
M3
Werkstoff-Hinweis
RoHS konform
Anschluss Steuerabluft 82
M3
Anschluss Steuerabluft 84
M3
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Pneumatischer Anschluss 1
QS-4
Werkstoff Gehäuse
Aluminium-Druckguss
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 5
M7
Werkstoff Dichtungen
NBR
Betriebsdruck
0,3 bis 0,8 MPA
Pneumatischer Anschluss 2
QS-4
Pneumatischer Anschluss 3
M7
Mediumstemperatur
-5 bis 50 GC
Pneumatischer Anschluss 4
QS-4
Normalnenndurchfluss (normalisiert nach DIN 1343)
180 L2
Schaltzeit ein
16 MS
Schaltzeit aus
20 MS
Baubreite
10 MM
Produktgewicht
0,09 KG
