Beschreibung

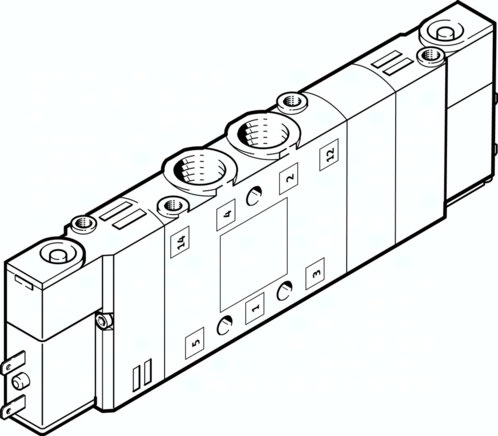

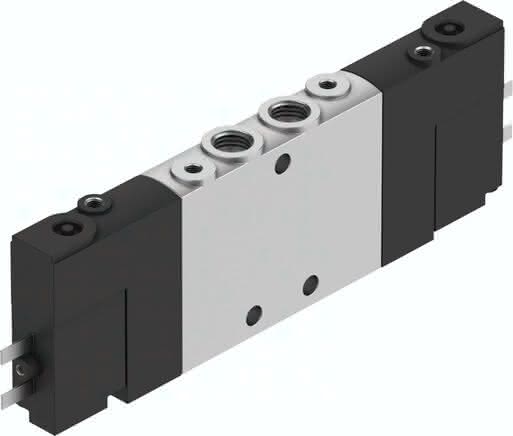

CPE10-M1BH-5/3E-M7-B CPE10-M1BH-5/3E-M7-B (533143) Magnetventil
Spezifikationen
Konstruktiver Aufbau
Kolben-Schieber
Betätigungsart
elektrisch
Dichtprinzip
weich
Einbaulage
beliebig
Rückstellart
mechanische Feder
Befestigungsart
mit Durchgangsbohrung
Abluftfunktion
drosselbar
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Schutzart
nach IEC 60529
Ventilfunktion
5/3 entlüftet
Elektrischer Anschluss
2-polig
Strömungsrichtung
nicht reversibel
Handhilfsbetätigung
tastend
Pneumatischer Anschluss 1
M7
Steuerart
vorgesteuert
Symbol
991036
Pneumatischer Anschluss 2
M7
Steuerluftversorgung
intern
Werkstoff-Hinweis
RoHS konform
LABS-Konformität
VDMA24364-B1/B2-L
Maritime Klassifizierung
siehe Zertifikat
Ventilplatz-Kennzeichnung
Schildträger
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Spulenkennwerte
24 V DC: 1,28 W
Werkstoff Dichtungen
NBR
Zertifikat ausstellende Stelle
UL MH19482
Zulässige Spannungsschwankungen
-1,5
Nennweite
4 MM
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Zulassung
c UL us - Recognized (OL)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Anschluss Steuerluft 12
M3
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 82
M3
Mediumstemperatur
-5 bis 50 GC
Produktgewicht
68 G, 0,07 G
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 4
M7
Anschluss Steuerabluft 84
M3
Anschluss Steuerluft 14
M3
Pneumatischer Anschluss 5
M7
Baubreite
10 MM
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Betriebsdruck
0,3 bis 0,8 MPA
Normalnenndurchfluss (normalisiert nach DIN 1343)
250 L2
Schaltzeit aus
20 MS
Schaltzeit ein
16 MS
