Beschreibung

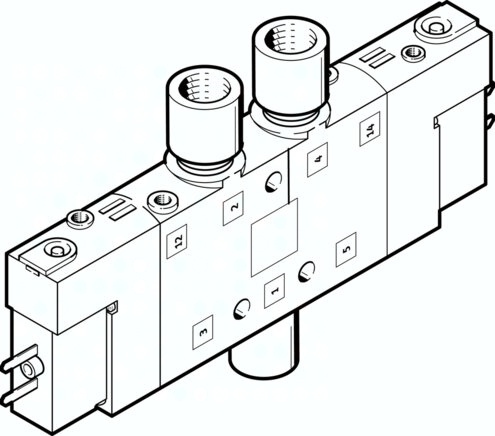

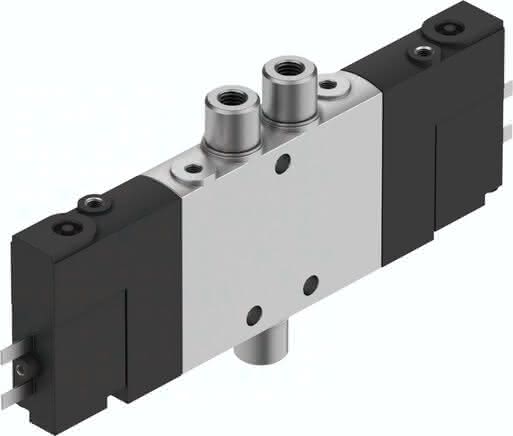

CPE10-M1BH-5/3E-M5-B CPE10-M1BH-5/3E-M5-B (533161) Magnetventil
Spezifikationen
Ventilfunktion
5/3 entlüftet
Betätigungsart
elektrisch
Einbaulage
beliebig
Zulassung
c UL us - Recognized (OL)
Baubreite
10 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Konstruktiver Aufbau
Kolben-Schieber
LABS-Konformität
VDMA24364-B1/B2-L
Normalnenndurchfluss (normalisiert nach DIN 1343)
180 L2
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Pneumatischer Anschluss 1
M5
Maritime Klassifizierung
siehe Zertifikat
Pneumatischer Anschluss 3
M7
Pneumatischer Anschluss 5
M7
Rückstellart
mechanische Feder
Werkstoff-Hinweis
RoHS konform
Symbol
991036
Abluftfunktion
drosselbar
Schutzart
nach IEC 60529
Dichtprinzip
weich
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss 2
M5
Befestigungsart
mit Durchgangsbohrung
Handhilfsbetätigung
tastend
Steuerart
vorgesteuert
Steuerluftversorgung
intern
Ventilplatz-Kennzeichnung
Schildträger
Strömungsrichtung
nicht reversibel
Werkstoff Gehäuse
Aluminium-Druckguss
Überdeckung
positive Überdeckung
Produktgewicht
0,085 KG
Anschluss Steuerluft 14
M3
Betriebsdruck
0,3 bis 0,8 MPA
Schaltzeit aus
20 MS
Schwingfestigkeit
Transporteinsatzprüfung mit Schärfegrad 2 nach FN 942017-4 und EN 60068-2-6
Schaltzeit ein
16 MS
Schockfestigkeit
Schockprüfung mit Schärfegrad 2 nach FN 942017-5 und EN 60068-2-27
Einschaltdauer
100% in Verbindung mit Haltestromabsenkung
Max. positiver Prüfimpuls bei 0 Signal
1200 MIS
Max. negativer Prüfimpuls bei 1 Signal
900 MIS
Nennweite
4 MM
Spulenkennwerte
24 V DC: 1,28 W
Zulässige Spannungsschwankungen
-1,5
Zertifikat ausstellende Stelle
UL MH19482
Anschluss Steuerabluft 82
M3
Anschluss Steuerluft 12
M3
Mediumstemperatur
-5 bis 50 GC
Umgebungstemperatur
-5 bis 50 GC
Anschluss Steuerabluft 84
M3
Pneumatischer Anschluss 4
M5
Elektrischer Anschluss
2-polig
Werkstoff Dichtungen
NBR
